Внимание: Schrack Design е софтуер за десктоп- не е мобилно приложение.

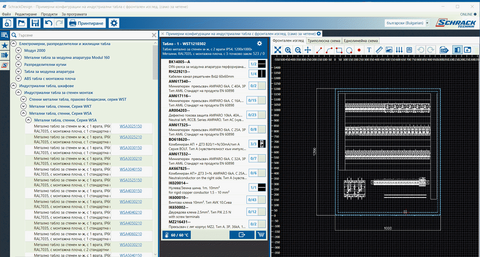

Подготвили сме цялостен софтуерен продукт, наречен Schrack Design. Софтуер за проектиране на разпределителни табла, включително и пълната им документация. Може да се използва за проектиране и оформление на фасадата на необходимото Ви табло, за изчертаване на еднолинейни схеми и за създаване на списък с използваната апаратура, която може веднага да бъде поръчана в нашият онлай магазин.
Schrack Design е софтуер, който Ви помага бързо и лесно да проектирате табла за ниско напрежение в съответствие със стандартите EN 61439-1, -2, -3 и IEC 890 + A1. Софтуера включва пълната база данни на Schrack Technik (прекъсвачи, комутационна апаратура, табла, ...), която редовно се актуализира.
Schrack Design позволява автоматизирано изчертаване на еднолинейна схема, възможно е изчертаване както в еднолинейна така и в многолинейна схема. В новите версии е разширен формата на чертежа на А3 и чертежът може да се отвори в нов прозорец! В новите версии могат да се направят температурни изчисления за табла до 1600А.
Schrack Design е свободно достъпен – Изтеглянето, актуализациите и ежедневното използване са напълно безплатни
Благодарение на предварително подготвените шаблони на електрически табла, може да изберете необходимото Ви табло. Можете да го редактирате, добавяйки или премахвайки елементи. Бързо и лесно може да бъде разпечатана документация на таблото, както и то да бъде добавено към онлайн магазина и да бъде поръчано.

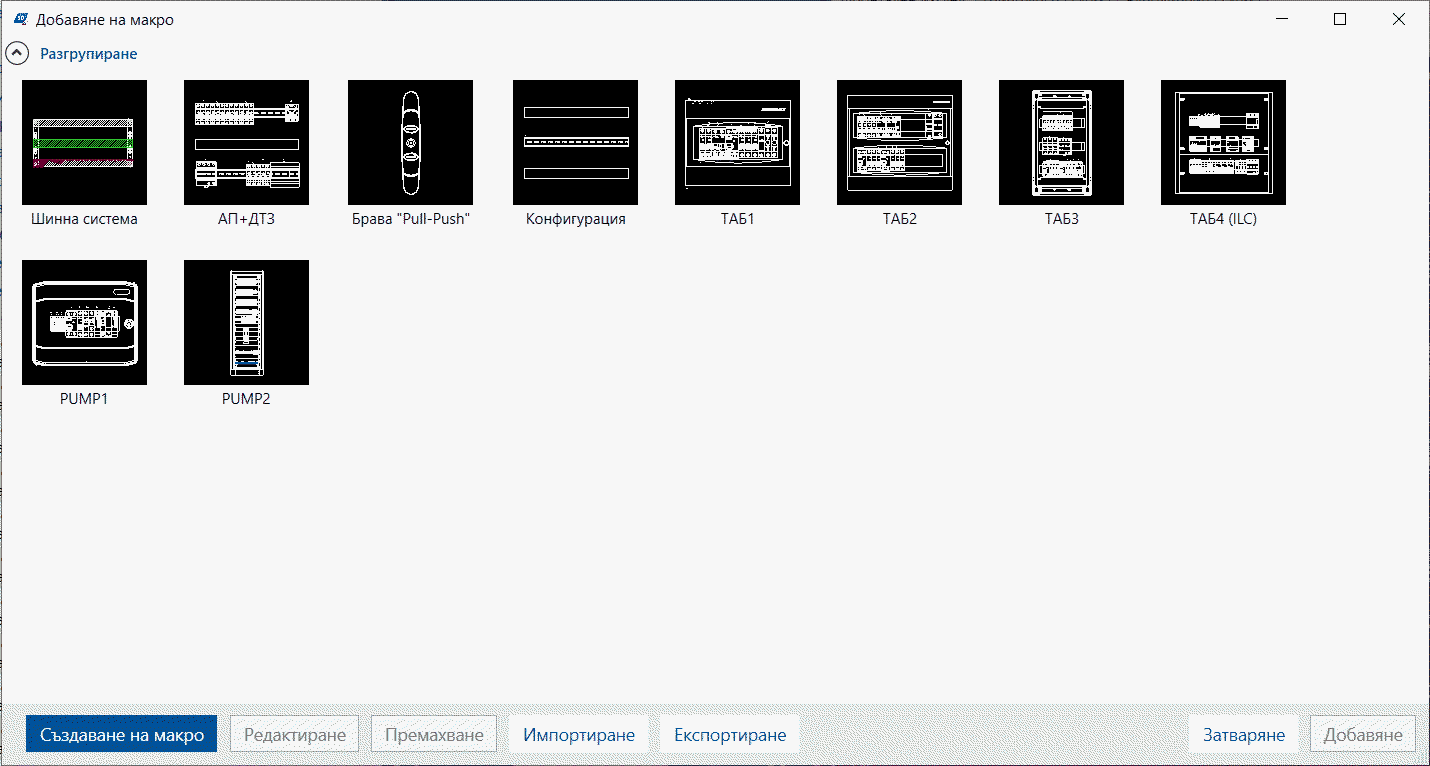

Чрез създаването на макроси можете да създадете свои лични елементи или цели блокове, които да бъдат използвани във вашите проекти. Веднъж запаметени, те могат бързо и лесно да се добавят във всеки Ваш проект, с което да се спести време за изчертаването им.
При създаване на списъка с електроапаратура и избора на табло, автоматично получавате пълна документация, включително и термични изчисления в съответствие със стандарт EN 61439.

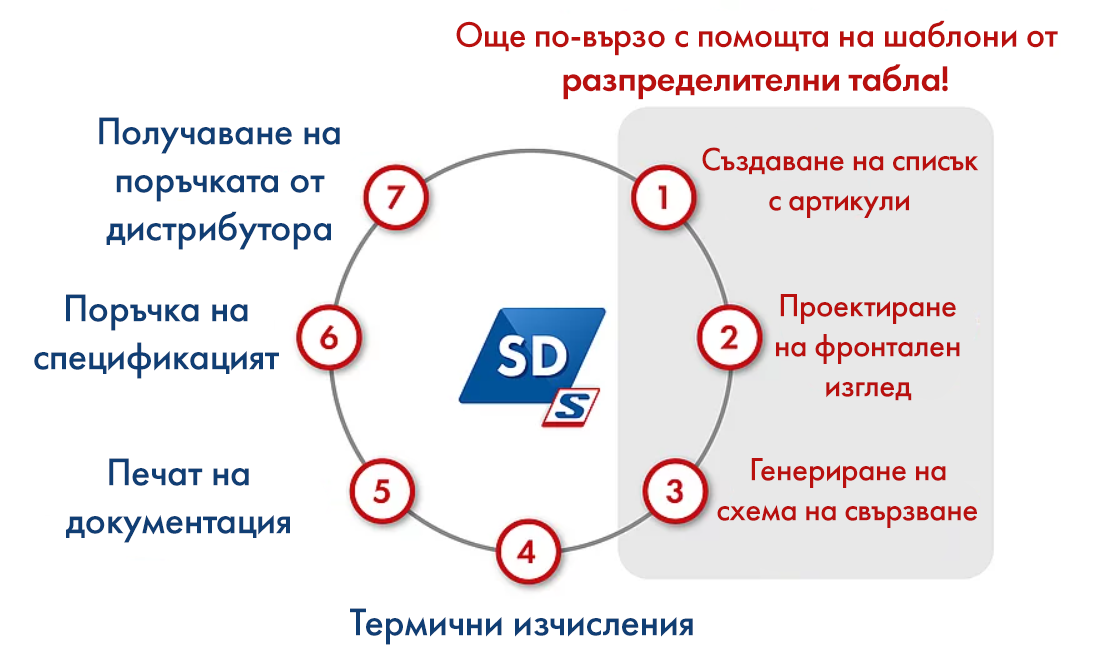

Най-важните съвети и трикове, за да започнете проектирането на електрическите табла лесно и бързо:
Ако сте вече регистриран потребител:
Ако все още нямате акаунт, можете да го създадете сега:
Проверката на загубата на мощност (разсейваната енергия) на проектираното от Вас табло съгласно IEC TR 60890, отговаря на стандарт EN 61439 (този стандарт трябва да бъде спазван при всяко ново и преработено табло), като по този начин се осигурява надеждност.

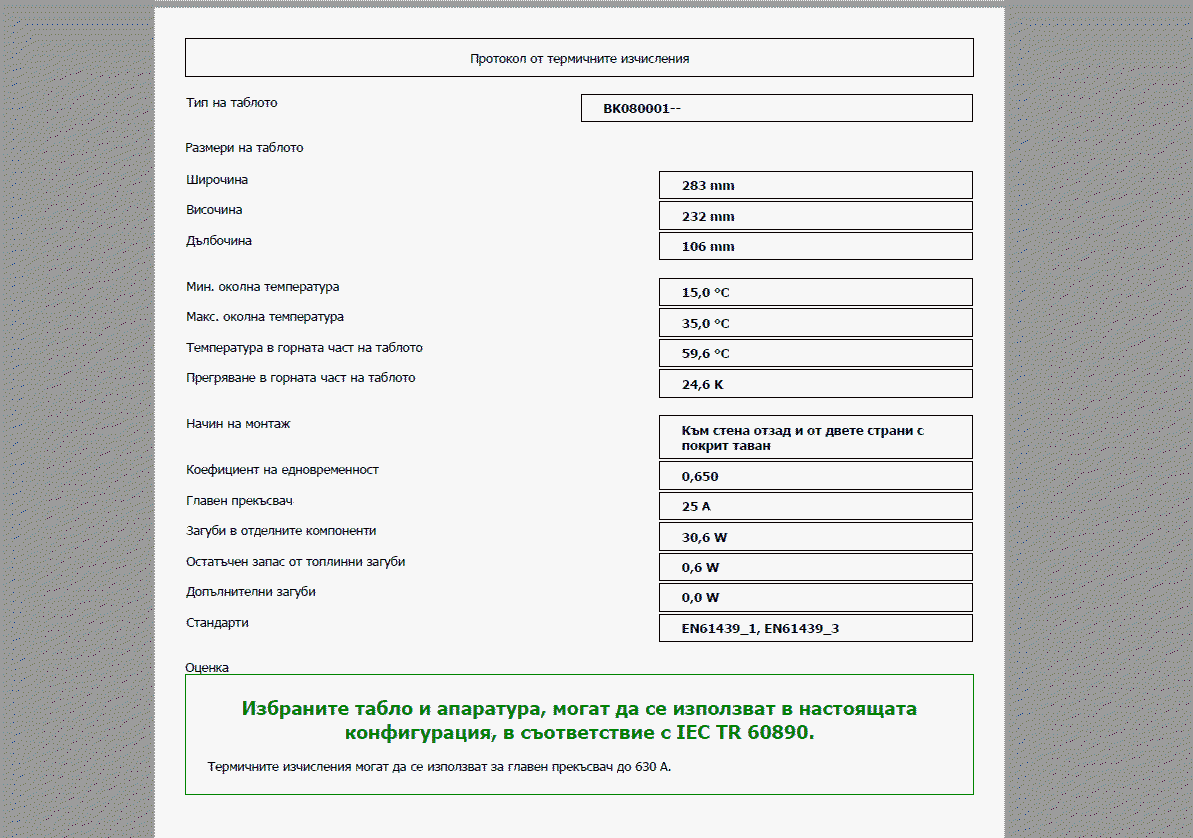

При проектирането на електрически табла, софтуера извършва текущо изчисление и проверка на температурата вътре в таблото. Топлинните изчисления се извършват съгласно стандарт EN 61439. Софтуера разграничава и разделя изчисленията до 630А и тези от 630А до 1600А. За приложения от 630А до 1600А изчисленията се извършват на нива според височината на таблото. Schrack Design прави проверка за изпълнение на условията в даденото ниво на таблото, където е поставен дадения компонент. В допълнение предоставя графична визуализация, като оцветява в различен цвят даденият компонент, дали мястото на което е поставен отговаря на температурата или не.
Въз основата на избраното оборудване, Schrack Design предлага подходящо табло, което да отговаря на размерите на апаратурата и няма да доведе до прегряване спрямо температурните изчисления.
Ако максимално допустимата температура вътре в таблото е надвишена е възможно към таблото да се добави и подходяща вентилация. Въз основа на избраното табло и апаратура, Schrack Design автоматично предлага подходяща вентилация, която да отговаря на предписаните изисквания по стандарт.
Спрямо създадената фасада (и оформление) на таблото, Schrack Design може автоматично да изчертае многолинейна схема на таблото (за някои определени продукти).
Всички необходими данни, информация за обекта/таблото, изпълнител, възложител, всички избрани продукти, потвърждение за температурните изчисления, както и етикет на таблото са удобно събрани в един документ готов за печат.
Можете лесно да разпечатате етикет на проектираното от Вас табло и да го залепите на готовото изделие.
Списъкът на позициите в схемата свързва каталожния номер на продукта и мястото му в еднолинейната схема, което улеснява монтажа и в последствие поддръжката на таблото.
Лесно и бързо може да добавите към потребителската кошница в нашият онлайн магазин, използваните от Вас продукти в конкретния проект. От Вашият профил в онлайн магазина на Schrack Technik може да изготвите и оферта, която да приложите към Вашият проект.

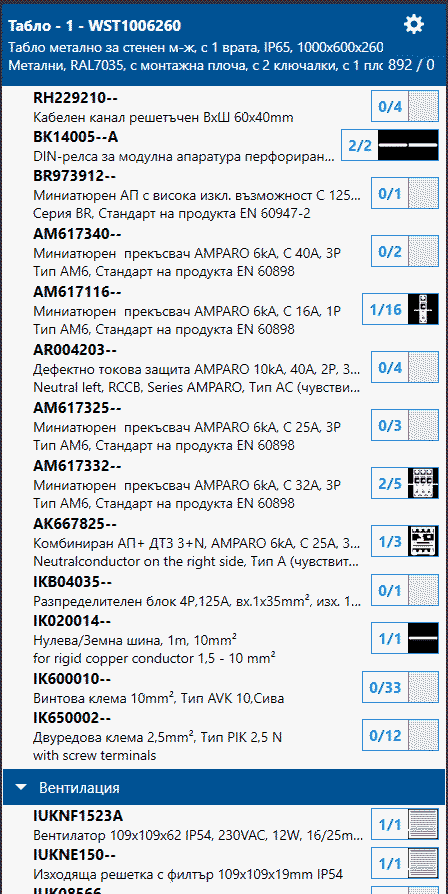

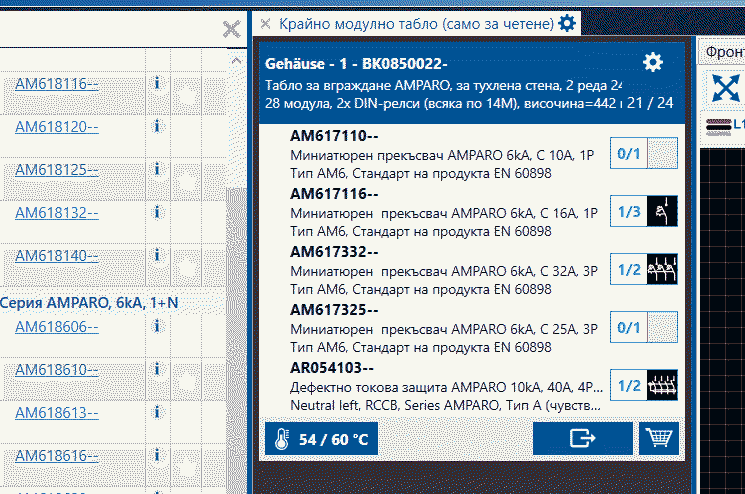

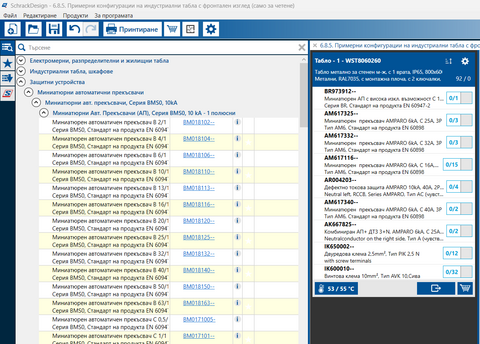

Базата данни съдържа над 10 000 продукта, които могат да бъдат използвани за проектиране и асемблиране на електрически табла. Започнете Вашият проект като изберете табло и продължете да добавяте всички необходими елементи от базата данни. Може да редактирате необходимите Ви количества в листа с продуктите.
Може да създадете един или повече разделителя в списъка с продукти. Само с няколко клика може добавите продукт, да го замените, да промените количеството и разбира се да зададете конфигуриран от Вас разделител.

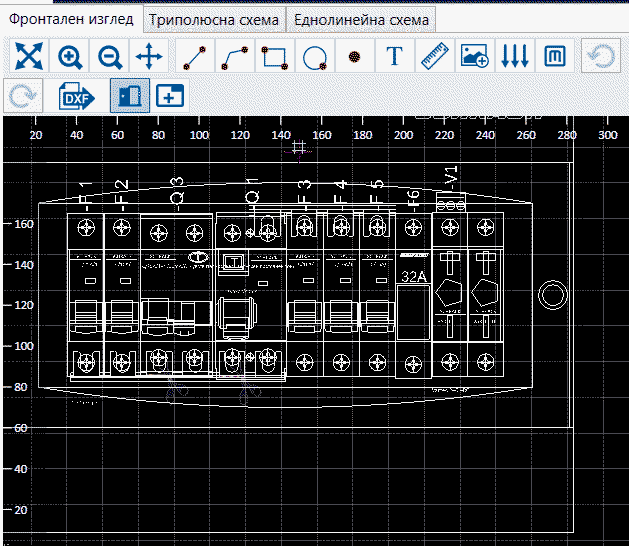

С влачене може да поставите избраните продукти, които са част от раделителя, в прозореца за изчертаване. Поставете индивидуални продукти и проектирайте фасадата на Вашето електрическо табло.

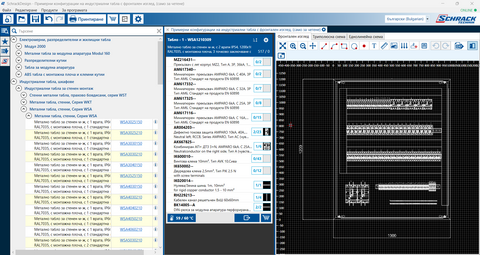

Създайте еднолинейна или многолинейна схема на Вашето табло. С влачене (drag and drop) поставете продуктите, които са част от разделителя в прозореца за изчертаване. Няколко различни функции осигуряват прецизното изчертаване на схеми. Например изводите могат лесно да се завършват или да се вмъкне подходящ текст.

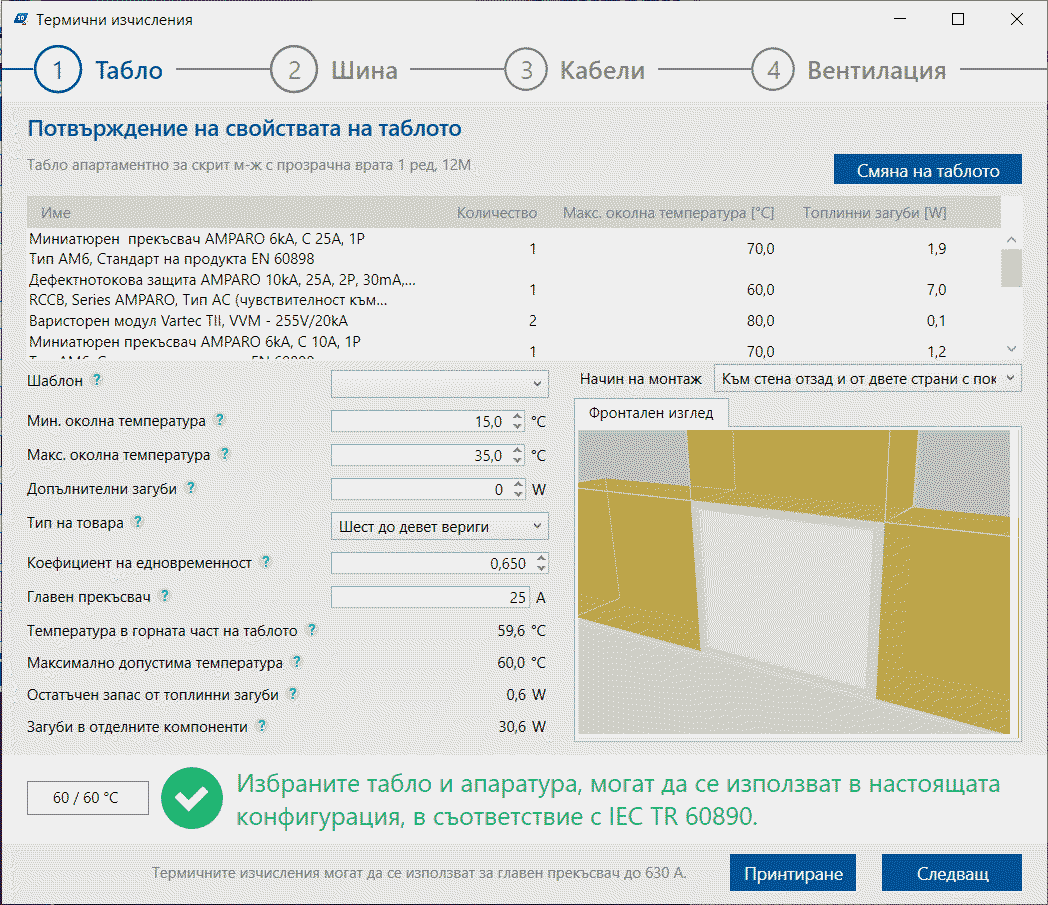

Проверява се дали проекта отговаря на стандартите и дали компонентите трябва да бъдат коригирани, с кликване върху "Термични изчисления". Околната температура и мястото на монтаж на таблото може допълнително да се избере. Извършвайки тези проверки Вие сте покривате условията за сигурност.
Само с две кликвания може да принтирате документация за Вашето табло в съответствие с IEC TR 60890. Документацията включва фронтален изглед на таблото, свързващи схеми, списък с артикулите и проверки в съответствие с IEC 890 + A1. Етикета на електрическото разпределително табло е също на разположение в документацията.
Когато схемата на таблото бъде изчертана окончателно и фасадата бъде подредена съгласно стандартите, лесно може да поръчате всички Schrack продукти през нашият онлайн магазин. С кликване върху количката, Вие създавате списък с продукти за поръчка или оферта във Вашият персонален Schrack Technik акаунт.
По време на работа на електрическото оборудване, част от електроенергията се превръща в термична енергия (топлина). Електрическите загуби нагряват таблото и оборудването вътре в него. Оборудването трябва да работи постоянно в температурни условия на околната среда определени от производителя. Околната температура на оборудването в таблото зависи от мощността и загубите в топлина, и в голяма степен от повърхността на таблото чрез която топлината се разсейва.
Топлинните загуби създадени от разпределението и електрическата инсталация зависят от няколко фактора: ефективната площ на външните части, инсталираните компоненти и начина и мястото на инсталиране на таблото. Свободностоящите табла разсейват по-голямо количество топлина спрямо табло монтирано на стена или в ниша. Предписаните условия и калкулации за това как да се пресметне ефективната повърхност на таблото зависеща от мястото му на монтаж е уреголирана в съответствие с стандарт IEC TR 60890 и е основата за покриване на EN 61439.

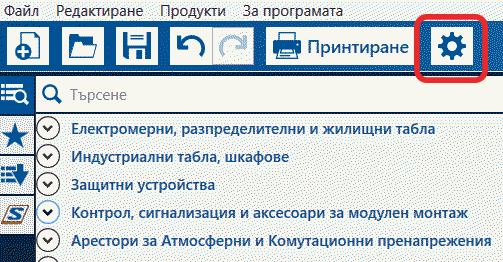

В меню "Настройки" можете да добавите и редактирате персоналаната си информация и да добавите свое лого.

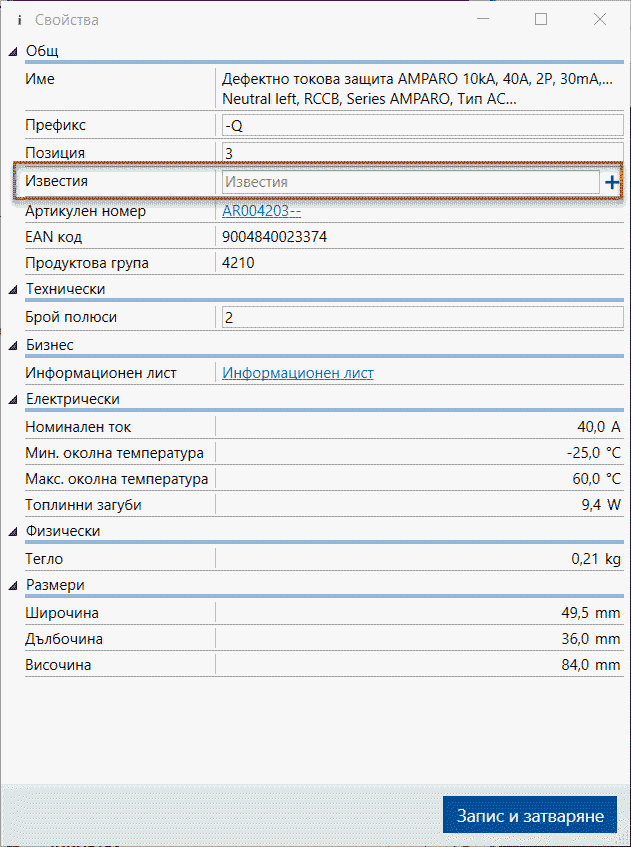

Може да бъде добавена информация (бележка) към всеки елемент с двукратно кликване върху елемента в чертежа (изглед отпред на таблото, еднолинейна или мулти схема). Двукратното кликване върху маркирания елемент отваря прозореца със свойствата и полето "бележки" може да бъде намерено там.
След това тази бележка автоматино се визуализира в документацията на таблото, към конкретния елемент.

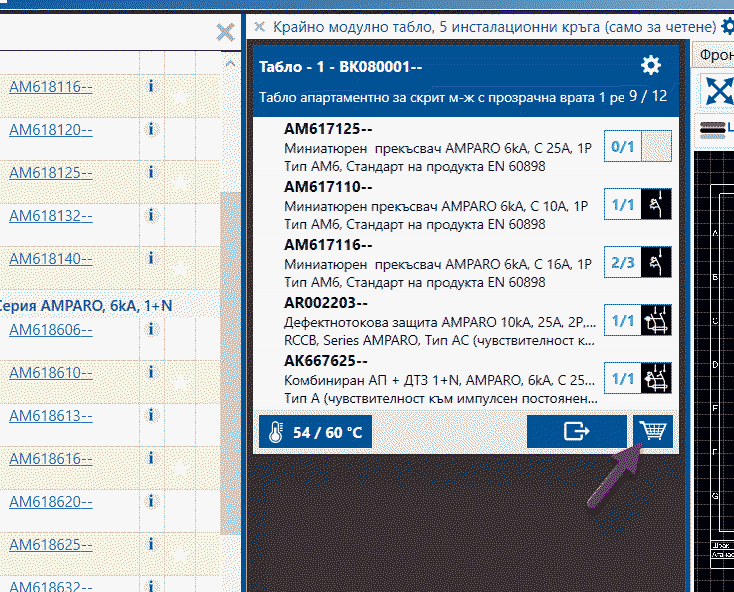

След завършване на чертежа на таблото, в края на листа с използвани артикули ще може да откриете символа "моята кошница". С еднократно кликване върху символа, пълният списък с използвани в проекта артикули ще се зареди в онлайн магазина. Там можете да проверите и ако е необходимо да коригирате списъка с артикули, след което може да продължите с процеса на поръчка или изготвяне на оферта.
Разпечатването на документация може да стане по два начина. Първият е като кликнете върху иконата "температура" (в края на листа с артикулни номера). По този начин можете отново да проверите всички детайли по таблото с функцията за термични изчисления. Вторият е като използвате иконката в горния ляв ъгъл на менюто.

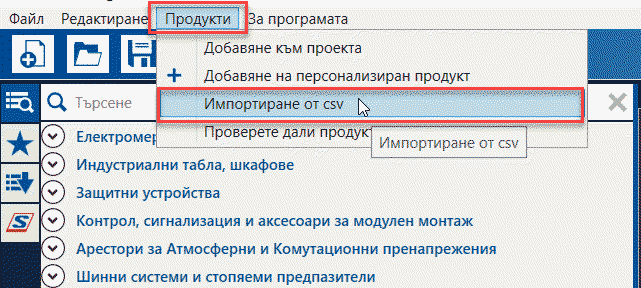

Списък с артикулни номера може да бъде импортиран в Schrack Design чрез файл в .csv формат. В ексел се добавя следната информация: Номер на артикул; Количество; Забележка.
След създаване на таблицата е необходимо тя да се запази в .csv формат. Кликнете върху "Продукти > Импортиране от .csv" и изберете файла, който желаете.
Още по-бърз. Още по-лесен. Още по-персонализиран.
С най-новата актуализация Schrack Design надгражда проектирането на по-високо ниво.
Очакват Ви множество подобрения и нови функции, които ще направят работния процес осезаемо по-ефективен.
Вашите предимства накратко:
Изтеглете Schrack Design 6.1 и веднага се възползвайте от всички нови възможности:
За да направим Schrack Design по-бърз, по-лесен за работа и с възможност за индивидуално конфигуриране, въведохме някои новости които могат да се открият в новата версия.
Добавени са следните разширения:
Ако все още не сте клиент на Schrack Technik, можете да се регистрирате бързо и лесно ТУК или може да се регистрирате директно в Schrack Design - Софтуер за проектиране на електрически табла.
За по-подробни въпроси и поддръжка относно софтуера Schrack Design, моля, свържете се с: sofia(at)schrack.bg
Ние ще обработим Вашата заявка и ще се свържем с Вас възможно най-бързо!
