Реактивната мощност и свързаният с нея реактивен ток участват в генерирането на електростатични или електромагнитни полета. Тъй като тези полета непрекъснато протичат и приливи във времето с променливото напрежение, енергията непрекъснато осцилира между генератора и електрическото оборудване. Това не може нито да се използва, нито да се преобразува в друга форма на енергия. Всъщност тази неизползвана мощност натоварва захранващата мрежа, по която освен активния трябва да се транспортира и реактивният ток, и генераторите и трансформатора, откъдето произлиза реактивната мощност.
Имайте предвид, че доставчиците на комунални услуги таксуват и за консумацията на реактивна мощност.
Системите за компенсация на реактивния ток на Schrack намаляват реактивната мощност. Това ви помага да спестите пари благодарение на по-ниските разходи за енергия.
При сегашните тарифи за електроенергия всяка инвестиция в Комплектна Кондензаторна Уредба (ККУ) обикновено се изплаща в рамките на една до три години. ККУ системата предлага подобрен енергиен баланс и допълнителна рентабилност на компанията. Следователно това е изгодна инвестиция, когато системата има дълъг експлоатационен живот - колкото по-дълго работи, толкова по-голяма е възвръщаемостта на инвестицията.
Реактивната мощност се проявява при наличието на индуктивни товари - двигатели, дросели, трансформатори и др. Един много важен аспект от подобряването качеството на електрозахранването е управлението на фактора на мощността cos(phi). Ниският фактор на мощност означава по-лоша електрическа ефективност.

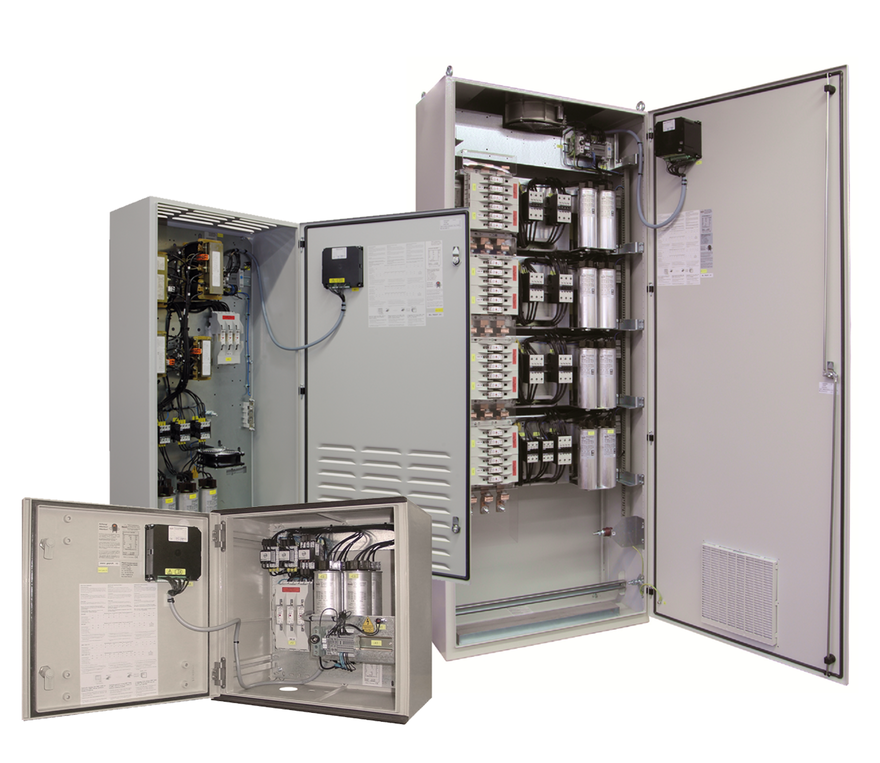

При компенсиране на реактивната енергия на цяла сграда или индустриално предприятие, практиката е показала за удачен избор направата на централна компенсация.
Предимства и недостатъци:

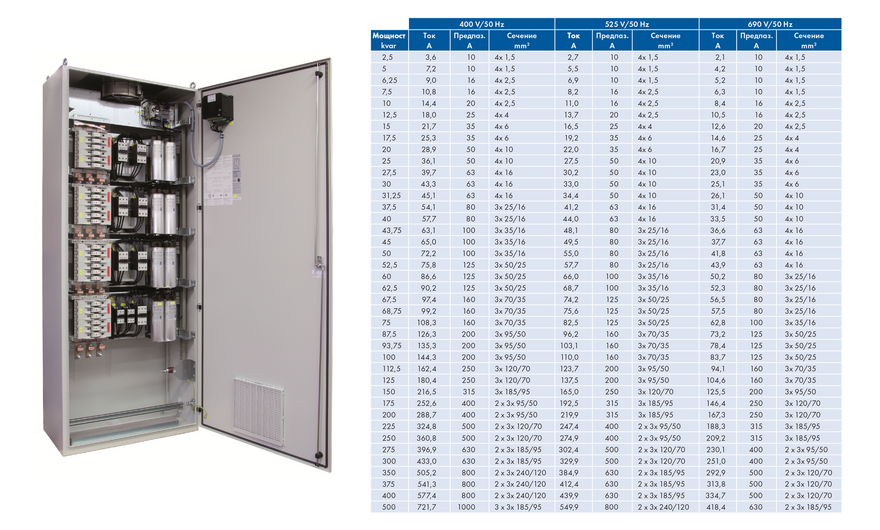

При поръчка на изцяло оборудвани табла за автоматична поддръжката на предварително зададен cos(phi) е необходимо предварително изчисление на кондензаторна мощност и тип на уредбата, едно от най-важните условия е да се проверят нивата на хармониците по ток и по напрежение при всички възможни условия на натоварване.
Хармониците представляват смущения в синусоидата на основната честота умножени с цяло число “n” указващо реда на съответният хармоник.
В определени случаи инсталирането на компенсаторна уредба без филтри (реактори) за потискане на хармоници води до формирането на резонансен кръг с индуктивността на мрежата. В зависимост от броя и мощността на работещите стъпки, резонансната честота се променя и изпада в резонанс с различен ред хармоник.
Видове хармоници:
Проблеми, създавани от хармониците:
Избор на уредба за компенсация на реактивна енергия с реактор:

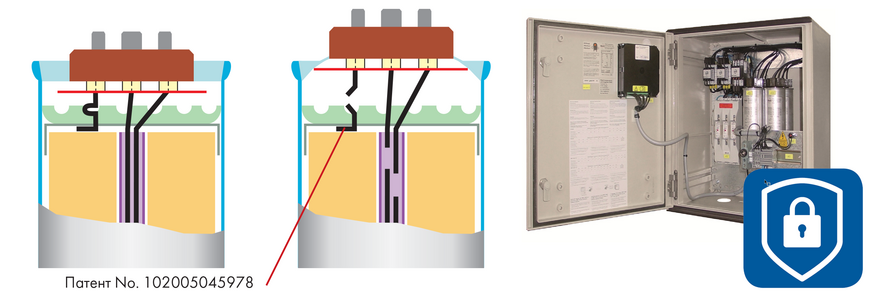

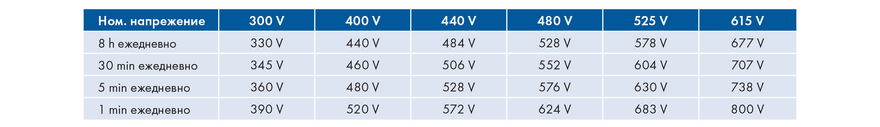

Кондензаторите са разработени и произведени в Германия, използвайки натрупания с десетилетия опит. Това води до поддържане на високо качество на продуктите, надеждност и дълъг експлоатационен живот. SCHRACK предлага кондензатори за различни характеристики:
Разгледайте изображението в голям формат тук: link
При включване на кондензатори се генерират екстремно високи пускови токове достигащи до 250 In. Това води до съкращаване на експлоатационния живот както на контакторите, така и на кондензаторите. Контакторите за превключване на кондензатори са съставени от резистори за предварително зареждане, предназначени да намалят значително пусковия ток. Резисторите се включват посредством помощни контакти с ранно включване (затварят преди главните контакти), като с тяхна помощ предварително се зареждат кондензаторите за да ограничат високия пусков ток <70 x Ie.

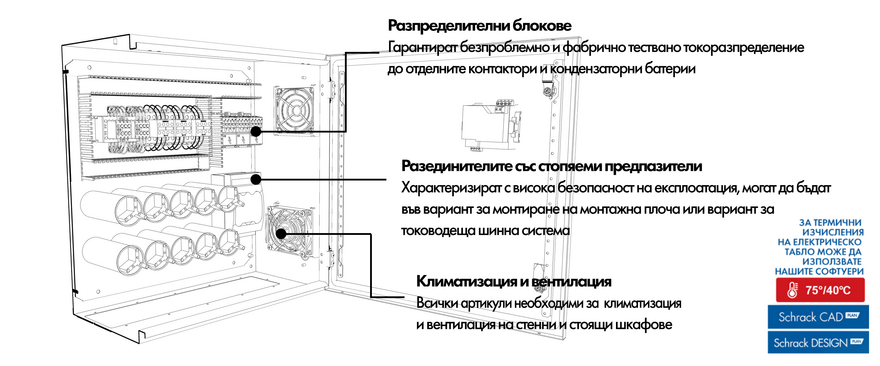

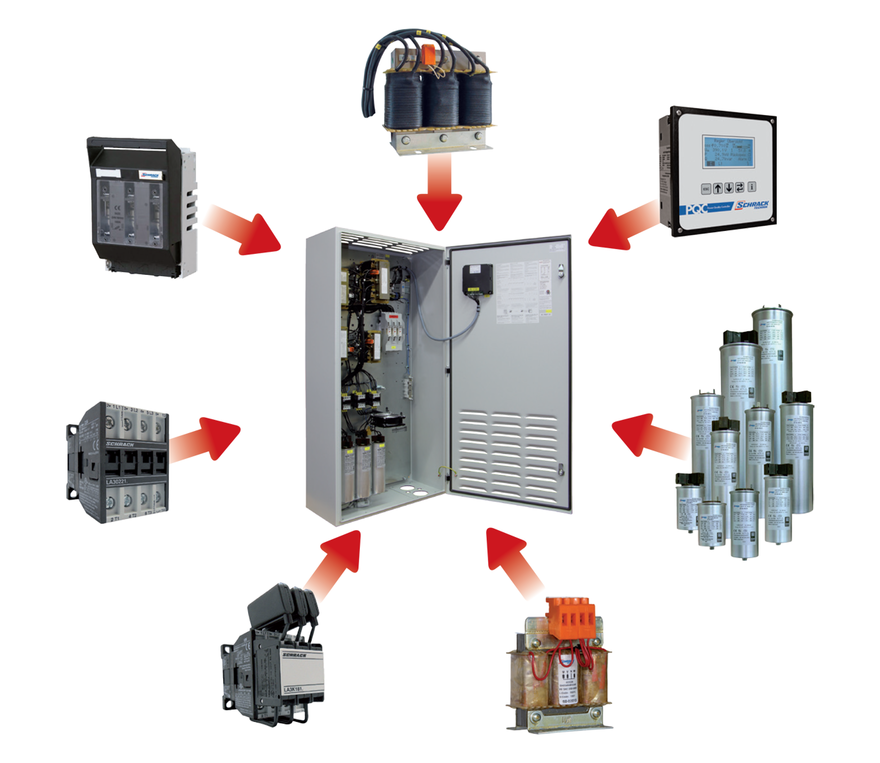

Schrack Technik предлага всички компоненти, свързани с окомплектоването на табла за компенсиране на реактивна енергия. Възможност за работа с партньори, които могат да предложат замерване, консултации и анализ на захранващата мрежа при необходимост от компенсиране на реактивната енергия. Дали ще предпочетете фабрично окомплектована компенсираща уредба или ще решите да асемблиране самостоятелно Вашето ККУ, продуктите, които предлагаме са с най-високо качество, а предлаганите аксесоари улесняват монтажа и подвързването към електроразпределителната мрежа
Повече информация за Разединители със стопяеми предпазители, може да откриете тук.
Повече информация за Редови клеми и Разпределителни блокове, може да откриете тук.
Металните стенни и свободностоящи табла на Schrack Technick са здрави и надеждни. Многофункционалният дизайн и разнообразие от размери на нашите метални табла ги прави подходящи за асемблиране на табло за компенсиране на реактивна енергия.
Повече информация за Индустриални свободно стоящи метални табла, серии KT и AT, може да откриете тук.
Открийте всички продукти от раздел Системи и компоненти за компенсиране на реактивна енергия, подредени в 7 категории, тук.
