Стопяемите предпазители имат своите предимства, например проста селективност, ограничаване на късо съединение или лесна подмяна само на вложката на разединителя. Дори днес стопяемите предпазители все още са предпочитано оборудване за защита от късо съединение в много електрически системи.
Разединителите със стопяеми предпазители ножов тип NH намират разнообразни приложения в уредбите ниско напрежение съгласно изискванията на IEC/EN 60439-1, за разпределението на електроенергията в разпределителни табла за промишления сектор, външни захранвания и трафопостове, строителството.
Разединяването под товар и високата комутационна възможност са едни от основните предимства на ARROW-LINE. При тях контакта се формира чрез вкарване на ножовият елемент на NH предпазителя в гнездото на разединителя.
Характерна особеност на разединителите ARROW-LINE е специалната система на контакт. Тя дава възможност за постоянно натоварване на разединителите от 1000А, което е особено важно при индустриални приложения, както и уредби с номинален ток по-голям от 400A. Освен това, този контакт има предимството на по-ниско контактно съпротивление, като по този начин намалява загубите.
Предимствата на стопяемите предпазители
Освен това чрез смяната на вложката предпазителният елемент възстановява функциите. Това са причините, поради които стопяемият предпазител е предпочитан и днес.
Разединителите със стопяеми предпазители NH на Schrack Technik се характеризират с висока безопасност на експлоатация. Те съдържат интегрирана защита срещу допир и ножовите предпазителите могат да бъдат премахнати, без да се докосват никакви тоководещи части под напрежение.
Изолират електрическите вериги, свързани след тях чрез видимо разединяване и широко отворени контакти. Ножовите HRC стопяеми предпазители защитават инсталацията срещу претоварване и къси съединения. Стопяемите предпазители са разделени в размери според номиналния ток, за който са оразмерени.
Разединителите могат да бъдат във вариант за монтиране на монтажна плоча или вариант за тоководеща шинна система.
Серия ARROW Продукти в онлайн магазина
Серия WOHNER Продукти в онлайн магазина
Разединители за стопяеми предпазители с компактен размер с максимална ширина 53 мм. Увеличава се броя устройства, които могат да бъдат монтирани на 60 mm шинна система. Стопяемите предпазители се разполагат на две нива, с интегрирана защита срещу директен допир на тоководещи части. Възможност за заключване (пломбиране) на капака.

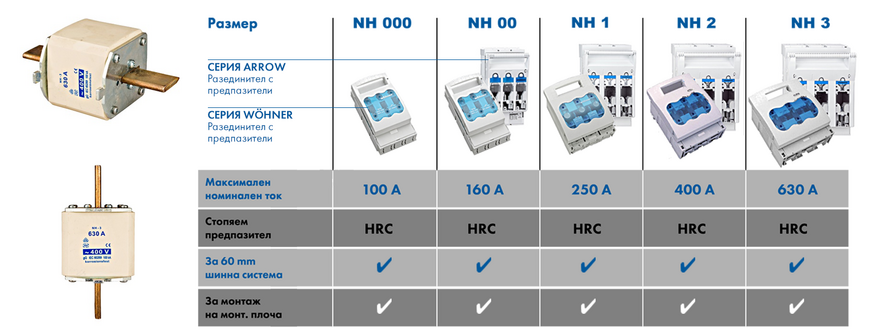

Вертикални разединители за предпазители NH Серия ARROW
Вертикални разединители за предпазители NH Серия WÖHNER
NH (HRC) Ножови стопяеми предпазители и аксесоари
Високомощните ножови предпазители са разработени безопасно да прекъсват недопустими свръхтокове на к.с., както и надхвърлящи номиналните токове, за които се оразмерени. Отличават се с бързодействие, надеждност и висок праг на селективност. Представляват керамично тяло, пълно с кварцов пясък, който ограничава волтовата дъга. В копруса е има и стопяема пластина, която свързва тоководещите изводи. Оформени като ножове, тоководещите изводи осигуряват по-добра контактна повърхност с клемите на разединителите.
Предлаганите от нас предпазители са клас “gL - gG”, което означава, че са с общо предназначение и нормално бързодействие. Налични са в няколко размера с номинален токов диапазон от 4А до 1250А. Нашите предпазители с размер 000 до100 A имат конструктивна ширина само 2 cm.
При големи стойности на токa, шинните системи се явяват удачен заместител на проводниците, като намират широко приложение за осъществяване на електрическата връзка между отделните апарати в електроразпределителните и преносни мрежи. В комплектните комутационни устройства те често биват предпочитани пред кабелните линии поради редица техни предимства, сред които лесен монтаж и експлоатация, икономичност и надеждност.
Шинните системи предлагани от Schrack Technik за мрежи за ниско напрежение (НН) са отлично решение за осъществяване на електрическата връзка между отделните силови апарати в разпределителни табла. Системата се отличава с голямата вариативност от шини с различни сечения, изолатори, адаптери, клеми и аксесоари. Важна особеност на тоководещите системи Wohner (60mm или 185mm) е лесният монтаж, тъй като не се изисква разпробиване или друга манипулация, нарушаваща целостта на шините.

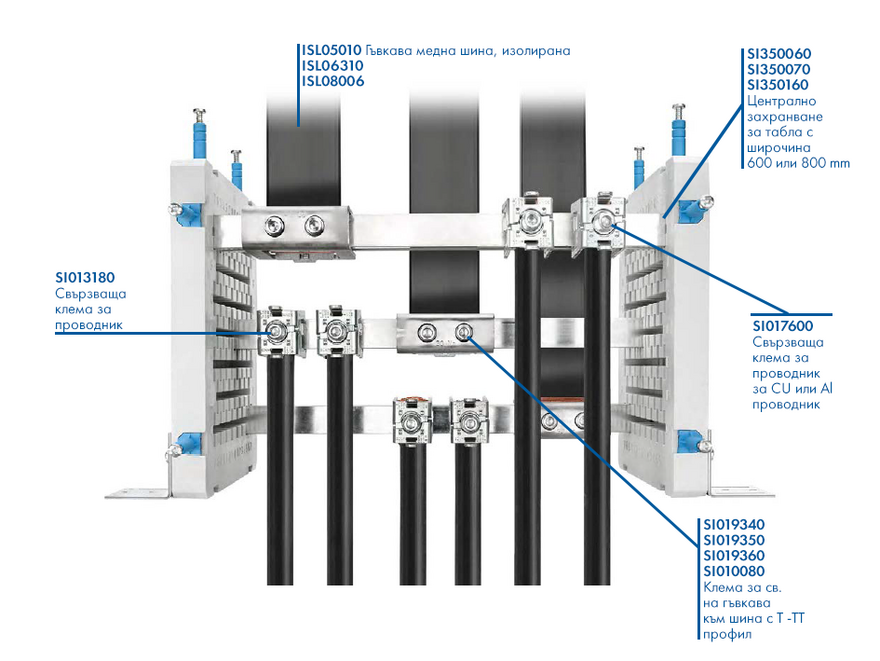

Централният захранващ блок до 3200 A съчетава в себе си предимствата на система с устойчивост на големи токове на късо съединение. Присъединяването на захранващите линии е без разпробиване (без намаляване на сечението на медните шини), технология с присъединителни клеми с изчистен и удобен за работа дизайн и прегледност на кабелите. Високото качество на оборудване в тази система позволява високи нива на безопасност, при поява на къси съединения със свръх високи стойности (типово тестван до120кА). Шинните държачи на централно захранване са специално проектирани за тази цел.
Основните компоненти за създаване на шинна система са държачите на шините, свързващите модули и, разбира се, медни или по-рядко алуминиеви шини.
Освен това към шинната система се свързват различни устройства, например: разединители с предпазители, различни адаптери за прекъсвачи, моторни пускатели, модулни устройства, клеми за кабелни изходи, различни капаци и предпазители за защита от директен допир до тоководещи части и други.
Типът на шинните системи може да бъде определен според отстоянията на отделните шини една от друга и максималния номинален ток, който може да пренася системата според българските и международните норми и стандарти.

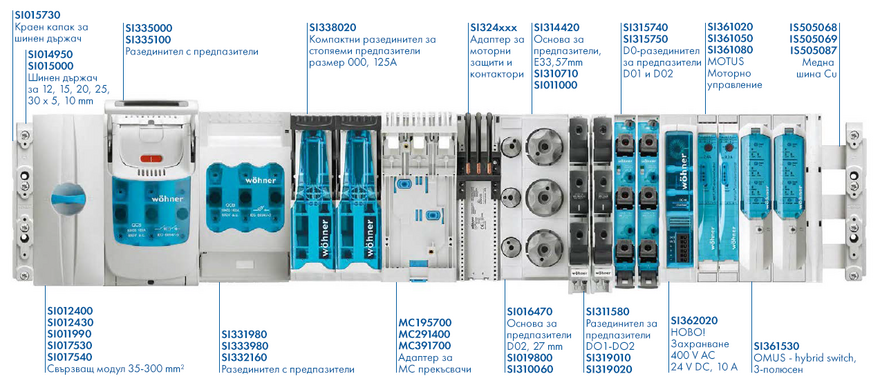

Шинната системи е с 60mm осово разстояние между тоководещите шини на отделните фази. Една от най-приложимите системи в електротразпределителните мрежи ниско напрежение. Тази 60mm система се е превърнала в най -разпространената система в много индустрии.
Системата спестява място и време, като предлага широка гама от компоненти. В зависимост от изискванията е възможно да се използват различни сечения на шините, с токове до максимум 2500 А.

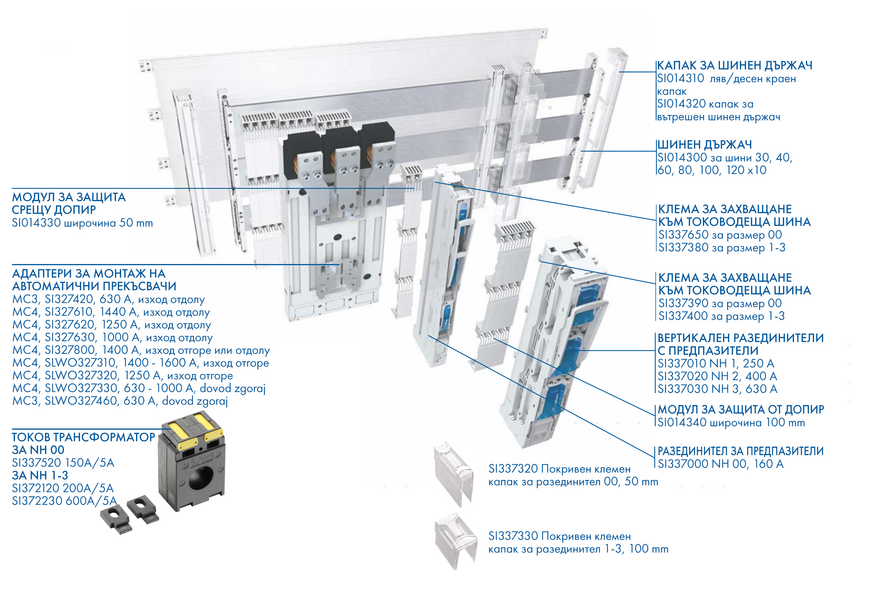

Шинната система185 mm е модулна система за електроразпределение ниско напрежение. Всички компоненти, включително вертикалните разединители със стопяеми предпазители, изолатори и носачи, адаптери, свързващи шини и модули се монтират прецизно без необходимост от разпробиване. Системата гарантира безопасност, надеждност и възможност за бърза подмяна на елементи. Предлагат се адаптери за автоматични прекъсвачи от 400 до 1600А. Шинната система предлага голямо разнообразие от опции за лесно добавяне на токови трансформатори, като са предвидени технологични отстояния, за да бъдат монтирани директно на шините.
Системата предлага бързо и икономично изграждане на разпределителна система до 2500А. Модулната структура допринася за ефективното използване на пространство в шкафа и съответно използването на значително по-малък размер табло. Шинната система е лесна за последващата промяна, надграждане или обслужване.
