Аресторните защити от мълнии и пренапрежение се монтират като надеждна защита от пренапрежения, възникващи при преки и косвени удари на мълния. Прилагат се и подходящи заземителни устройства за безопасно отвеждане на индуцираните токове към земята, и за изравняване на потенциалите.
Schrack Protect ви помага да конфигурирате вътрешната защита от пренапрежение на мълния с лекота и гарантира, че тя отговаря на приложимите стандарти съгласно EN 62305. Вие не само ще получите пълен списък с необходимите артикули, но можете едновременно да генерирате пълната документация и да поръчате продуктите.
За да се осигури максимално дълъг експлоатационен живот на фотоволтаичните системи и техните компоненти, от съществено значение е да се използват защити от пренапрежение. Областта на пренапреженията и мълниезащитата е една от най-популярните теми, тъй като през последните години се увеличи честотата на тежките метеорологични условия, и последствията от директни попадения на мълнии, или комутационни пренапрежения.
Трябва да се използват правилните аресторни защити според съществуващите компоненти на обекта (мълниезащитна инсталация и вида на разпределителните табла). За защита на фотоволтаичната система и останалото електрическо оборудване, Schrack Technik предлага оптималното решение, както за променливо, така и за DC напрежение. От съществено значение при монтиране на една фотоволтаична система в надпокривното пространство, е наличието на мълниезащитна инсталация, както и правилните отстояния на фотоволтаичните панели от нея.

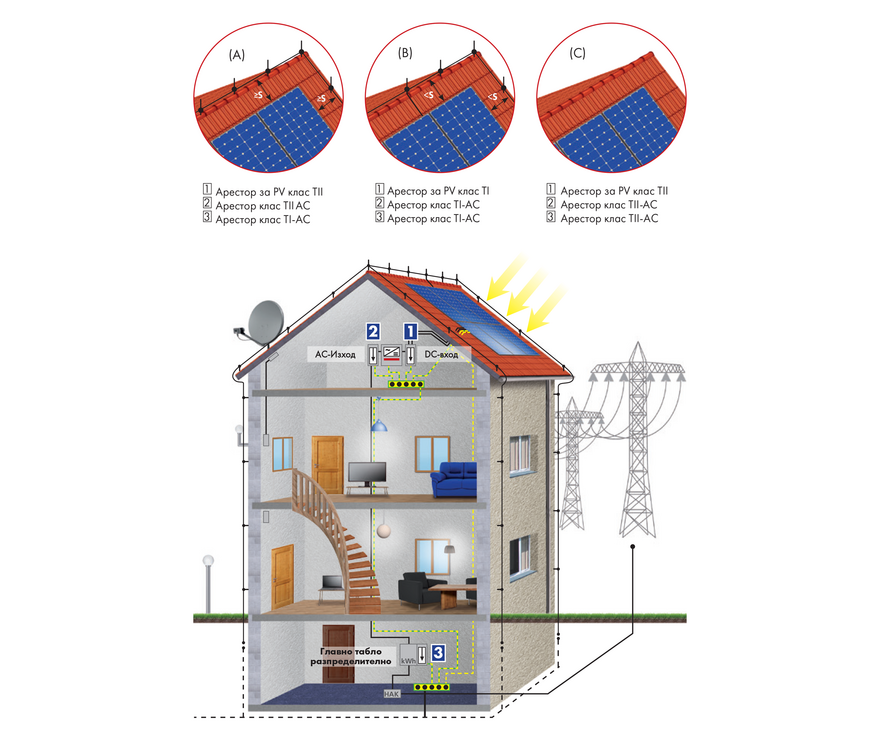

Възможни са три варианта на изпълнение:
Серията арестори за фотоволтаични системи на Schrack Technick е конструирана специално за защита на фотоволтаични системи. Защитава ги, както от директни попадения на мълнии, така и от комутационни и индуцирани пренапрежения. При правилно инсталиране на аресторите, се осигурява защита на фотоволтаичните системи от рискови нива (LPL) III и IV. Комбинацията между арестор клас T1 и арестор клас T2, не изисква инсталирането на допълнителни аресторни защити между фотоволтаичните панели и инверторите.
Проектирането, изпълнението и инсталацията на външната мълниезащита трябва да се планира съгласно стандарта БДС EN 62305. В съответствие със стандарта, трябва да бъдат изпълнени следните изисквания:
Аресторите за прецизна защита на чувствително оборудване са финалния елемент в една цялостна система за защита от пренапрежение. Аресторите Class T3 (с предишно обозначение „D“), осигуряват ниски нива на остатъчни напрежения и предпазват чувствителните консуматори от повреди.
Когато се използват тези устройства, от съществено значение е дължината на кабела до защитавания консуматор да не надвишава 10 m, за да може финият защитен елемент да изпълнява пълната си защитна функция. Могат да се избират арестори, които да се монтират, както в електрически табла, така и в конзолни кутии непосредствено до самите консуматори.
За защита на DC захранващи системи и контролни линии се използват аресторни защити за слаботокови мрежи. Те трябва да бъдат инсталирани максимално близо до чувствителното оборудване и електрониката, които защитават. Линиите за пренос на данни трябва да бъдат защитени, също както захранващите линии. Те биват подложени на пренапрежения и могат да го пренесат към електронното оборудване. Приложение: кабели на TV оператори и сателитна телевизия, коаксиални или интернет линии.
Комбинацията с арестори от клас I и клас II осигурява най-пълна защита срещу пренапрежение на крайното електрическо устройство.

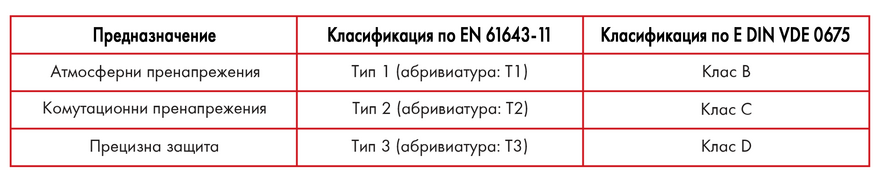

Аресторите за защита от атмосферни пренапрежения, се използват за защита от директни попадения на мълнии върху електропреносната мрежа. Този тип аресторни защити от пренапрежение се оразмеряват по импулсния ток, който могат да отведат към земя.
Аресторите се тестват в съответствие с международния стандарт за аресторни защити Class T1 (IEC61643-1). За разлика от другите аресторни защити, този тип устройства са тествани с импулс, с форма на вълната 10/350 μs (пренапрежение от атмосферен характер.
Основните параметри са: импулсен ток (Iimp), пробивно напережение и остатъчно напрежение. В показаното сравнение се вижда, че разликата в енергията през арестори Class T1 е в пъти по-голяма от тази, преминаваща през Class T2.
Аресторните защити Class T1 предлагани от Schrack Technik са тествани, както за директни попадения на мълнии, така и за индиректни (индуцирани) такива!
Аресторните защити Class T1 могат да се инсталират както в главни табла, така и в табла, в които се очаква появата на импулси на пренапрежение с голяма амплитуда.
Аресторните защити Class 2 (познати като „С“), не могат да отвеждат големи токове, предизвикани от атмосферни пренапрежения. Поради тази причина, не могат да се използват за защита от директни попадения от мълнии.
Тези арестори са конструирани да защитават електрическите мрежи и консуматорите от индуцирани (индиректни), или комутационни пренапрежения, предизвикани от превключване на разединители, или прекъсвачи под товар. Тестовата форма на вълната при Class T2 е стандартизирана при 8/20 μs.

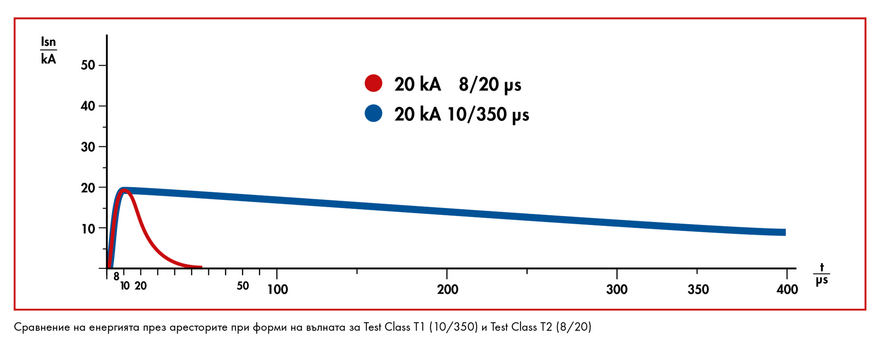

Възможността за отвеждане на енергия е неколкократно по-ниска от тази, при аресторите за защита от директни попадения. На графиката (Сравнение на енергията през аресторите при форма на вълната Class T1 (10/350) и Class T2 (8/20)) е илюстрирана разликата, където площта, намираща се под кривите, показва количеството енергия, преминаващо през аресторните защити.
Мястото за инсталиране на aресторните защити Class 2 е в сгради, без външна мълниезащита, непосредствено след главната защита на захранващия кабел, където не се очакват преки попадения на мълнии.
Подходящи са за използване в последващи разпределителни табла, където вече не се очакват преки попадения от мълнии.
Препоръчително е, при залагане на арестори Class T1 в главни разпределителни табла, aресторните защити Class 2 да се монтират в етажните разпределителни или крайни апартаментни табла.

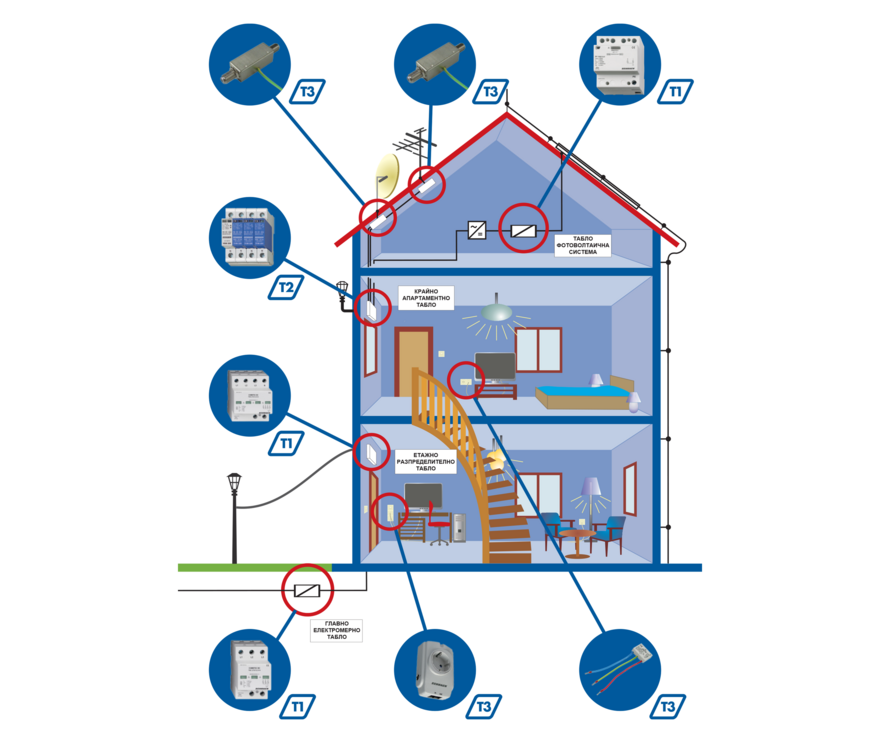

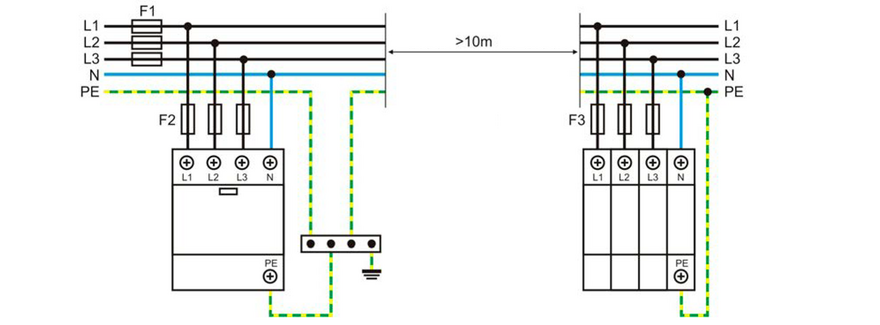

Чувствителните консуматори трябва да бъдат защитени с подходяща конфигурация от аресторни защити, като последно ниво са аресторите за прецизна защита Class T3 (познати като „D“). Тези защити са тествани с генератор с определени параметри Uoc и Isc. Осигуряват защита от ниски нива на остатъчни напрежения и предпазват чувствителните консуматори от повреди. Аресторите Class T3, се инсталират максимално близо до защитавания консуматор, като за да се осигури желаната защита, дължината на свързващата линия до него не трябва да надвишава 10 m. За гарантирането на нормалната работа на тези защити е необходимо комбинирането на арестори Class Т1 и Class Т2 преди тях, от страна на захранването.

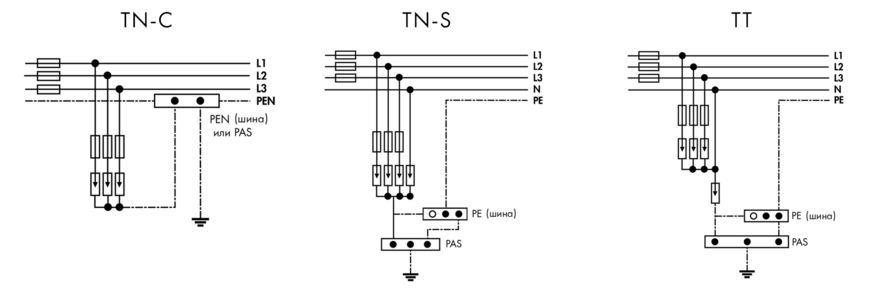

Аресторите осигуряват защита от всеки тип пренапрежение, ако се изпълни правилна комбинация на всички класове защита. Защитите от пренапрежение са проектирани така, че не се изисква специално място за тяхното инсталиране. Подходящи са за всеки тип табла и инсталации Коректният избор става като се вземе в предвид типа на инсталацията (TN-C, TN-S, TT) и очакваното пренапрежение в мрежата.
По отношение защитата на хора, всички изброени системи за заземяване са приложими, ако се спазват правилата за монтаж и експлоатация.
Затова изборът на схема не зависи от критериите за безопасност.
Най-подходящата схема за конкретния проект, може да бъде определена чрез съгласуване на изисквания по отношение на норми, непрекъснатост на електрозахранването, условия на експлоатация и типове мрежи и товари.
