Schrack Technik предлага интегрирано портфолио от продукти за мрежова инсталация в гамата от Cat.5e до Cat.7A. Без инструменти, лесни и бързи за инсталиране модули. Power-over-Ethernet до 4PPoE. Всички инсталационни кабели отговарят на Регламента за строителни продукти (BPV /CPR) EN50575 и покриват класове Eca до B2ca.
Най-често използваните пач панели са за 24 кийстоуна модула в размера на 1U. За по-натоварени шкафове, с повече кабелни линии, може да се премине на варианти от 24 модула в размера на ½ U или 48 модула за 1U. 19" пач панели са подходящи за монтаж на жакове в Schrack Format A(SFA) или Schrack Format B (SFB). Пач панелите са в цвят RAL7035 (светло сив) или RAL9005 (черен). В комплектите са включени инсталационни материали (кабелни превръзки, комплект крепежни елементи, заземителен кабел с кабелни обувки) и кабелен носач.
Открийте всички продукти от раздел Пач панели, подредени в 6 категории, тук.

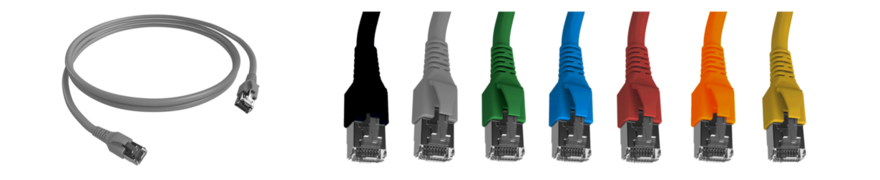

Пач кабелите за структурни кабелни системи, покриват напълно всички изисквания за системи от Клас D до Клас EA (напр. 10 GBase-T, 1000 Base-T, 100 Base-TX, ATM), както и приложения като VoIP, PoE. Защитните обувки на пач кабелите съвпадат с цвета на кабела. Цветовото подреждане е еднакво в двата конектора. Предлагат се различни цветове.
Дизайнът на конекторите позволява монтаж без инструменти. Конекторите се кримпват без специфичен инструмент, което позволява лесен и бърз монтаж. Конекторите са в екраниран вариант за Cat.6A , Cat.6, Cat.5e и неекраниран вариант за Cat.6 и Cat.5e. Широката гама от допълнителни аксесоари осигурява възможност за многовариантност на монтажа.
Шрак Техник предлага два формата: Schrack Format A (SFA) и Schrack Format B (SHB), като и двата формата напълно покриват изискванията за пренос на данни, както и осигуряват по-висока степен на защита от електромагнитни смущения (EMC).

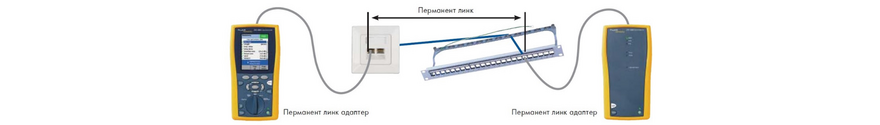

Перманент линк е трайно вложена линия. След като е изградена системата е желателно тя да бъде сертифицирана, като това е задължително за по-високите класове бизнес и офисни сгради. Най-често сертифицирането се извършва по перманент линк. Той включва кийстоуна на работното място, кабела до него и кийстоуна в комуникационния шкаф. Важно и основно е да отбележим, че тук дължината на трасето не може да надвишава 90 метра.

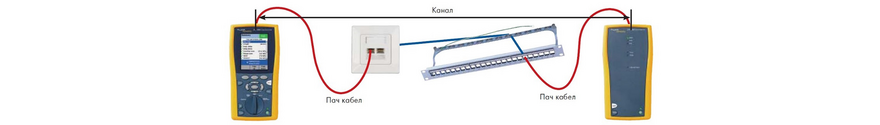

Друга архитектура за сертифициране е сертифицирането на канал. Разликата е, че тук към перманент линка трабва да се добавят и пач кабелите от страна работно място и в комуникационния шкаф. Дължината на канала не може да надвишава 100 метра. Поради тези ограничения в дължините на перманент линк и канал е много важно още на етап проектиране да бъде избрано оптимално място на комуникационния шкаф, както и на кабелните трасета.
Стандартите са от значение за бъдещето. Стандартите за електронна обработка и пренос на данни за Еропа и САЩ са различни. Но са обединени и хармонизирани от международния стандарт ISO/IEC 11801
В близкото минало Структурните кабелни системи са били класифицирани по различни признаци в зависимост от това в коя част на света и според кои регионални стандарти се регламентират, планират и реализират(Европа или САЩ) Дали да бъдат класифицирани по Категории(типично за САЩ TIA/EIA) или да бъдат класифицирани по Класове(типично за Европа EN 50173) В основни линии обаче можем да кажем, че параметрите обаче са идентични независимо от Стандарта за калсификация на Структурни кабелни системи
С развитието допълвнето на ISO/IEC 11801 издание 3 от 2008-2011 обаче възникват разлики в праговите параметрите за пренос на данни при 500MHz. честотна лента за компоненти Категория 6A и системи Клас EA.
За Европа е валиден EN 50173, който произтича основно от международния ISO/IEC 11801. За разлика от тях обаче в САЩ е валиден TIA/EIA, за който можем да коментираме, че е доста по-либерален от гледна точка на граничните стойности на параметрите.
ISO/IEC 11801 има доста по-високи изисквания по отношение на граничните стойности за всеки един градивен компонент от системата. Посредством тези норми за осигуряване на качеството се дава допълнително предимство за Инсталатора/партньор по време на инсталацията, но не само тази партньорска програмаза осигуряване на качеството дава сигурност, надежност и спокойствие за краиния клиент при експлотацията на кабелната система.
Поради неободимостта от доказване на качеството и производителността на градивните компоненти от СКС (кийстоун жакове и инсталационенкабел поотделно) същите сетестват и сертифицират за CAT6A ISO/IEC 11801.Разглеждани обаче, като система(съвкупност от асемблирани компоненти) се сертифицират, като Клас EA Канал, Перменант линк или Консолидационна точка ISO/IEC, докато според TIA/EIA само като CAT6A независимо дали се сертифицират отделните компоненти сами за себе си или се сертифицира кабелна система.
Система на Шрак Техник TOOLLESS LINE е цялостно решение базирано на високо производителни кийстоун жак модули
С добре познатото за продуктова гама мото: КОЛКО ЛЕСНО, КОЛКО БЪРЗО, ТО Е ШРАК най-точно се изразява характерните предимства на това решение. При новия кийстоун жак качеството и производителността на PCB контактите е подобрена значително, като резултат от това конектора е сертифициран за CAT6A 10 GB/s 500 MHz ISO/IEC 110801 AMD 2 (2010-04) компонент.
За да отговори на техническите изисквания за CAT6A 10 GB/s 500 MHz ISO/IEC 110801 AMD 2 (2010-04) в целия честотен диапазон до 500 MHz. е необходимо значително подобряване на конструкцията на конектора поради необходимоста от по-високочестотно предаване на данни. В резултат на успешната работа по повишаване на техническите параметри конектора бе официално сертифициран от независимата германска лаборатория GHMT. В допълнение на процеса на сертификация ние разполагаме със сертификат от същата лаборатория за 2 конекторен Пермамнет линки Канал с дължина 90m. а също и Канал Клас ЕА. И двата сертификата са изпълнени, тествани и сертифицирани с инсталацоионен кабел Cat.7 1000 MHz. (HSEKP423HB).
Освен високочестотния пренос на данни, също така е необходимо 360° екранировка на конектора. Конекторът TOOLLESS LINE MODUL CAT6A 10 GB/s 500 MHz ISO/IEC 11801 RE-EMBEDDED разполага с нов високоефективен пружинен контакт, осигуряващ (затварянето) на екранировката. Този пружинен контакт е напълно интегриран в тялото на конектора. Той осигурява автоматично свързване посредством упражняването на прцизен натиск към екранировката на инсталационния кабел. Неговият дизайн позволява повторно отваряне на конектора, което понякога е наложително по време на инсталация. Освен това новата конструкция на конектора позволява директно свързване на същия към заземителен контур.
В комплекта на жакаTOOLLESS LINE MODUL CAT6A 10 GB/s 500 MHz ISO/IEC 11801 RE-EMBEDDED е включена и лицева прахоащитна капачка, която при необходимост се защтраква в специални отвори в лицевата равнина на жака. Трябва да имате пред вид, че всички розетки от системата TOOLLESS LINE са окомплектовани с подобни прахозащитни кашачки. Ние ви препоръчваме да ползвате прахозащитните капачки от комплекта на кийстоун жака само когато окомплектовате пач панели от системата TOOLLESS LINE.
Тези комуникационни розетки имат метална монтажна рамка и са подходящи за монтаж на SCHRACK жакове в Schrack Format A (SFA) или Schrack Format B (SFB). Розетките са в цвят RAL9010 и са подходящи за монтаж в кабелен канал (CI), за вграден монтаж (FM) или за повърхностен монтаж (SM), като при този вариант се добавя кутия за стенен монтаж. Монтажът в подова кутия (FB) е възможен при наклонените розетки, като се отстранят 2 странични крачета. Всяка розетка се доставя с табелка за надписване. В комплектите са включени централен лицев панел (50x50 mm) и рамка (80x80 mm). Наклонените розетки имат прахозащитен капак и Fast-On конектор за свързване към заземителен контур. Табелката за надписване може да се поръча допълнително, като отделен артикул. Розетките могат да се комбинират според продуктовата програма с помощта на адаптационни дистанциращи рамки.
Тази комуникационна розетка IP44 за стенен монтаж е подходяща за монтаж на всички SCHRACK модули в Schrack Format A (SFA) и Schrack Format B (SFB). Розетката е в цвят RAL7035 (светлосив). За да се осигури надеждно закрепване, се препоръчва използването на M25 / 2x8 щуцери, всеки от които е проектиран да поеме кабел с диаметър от 3 mm до 8 mm.

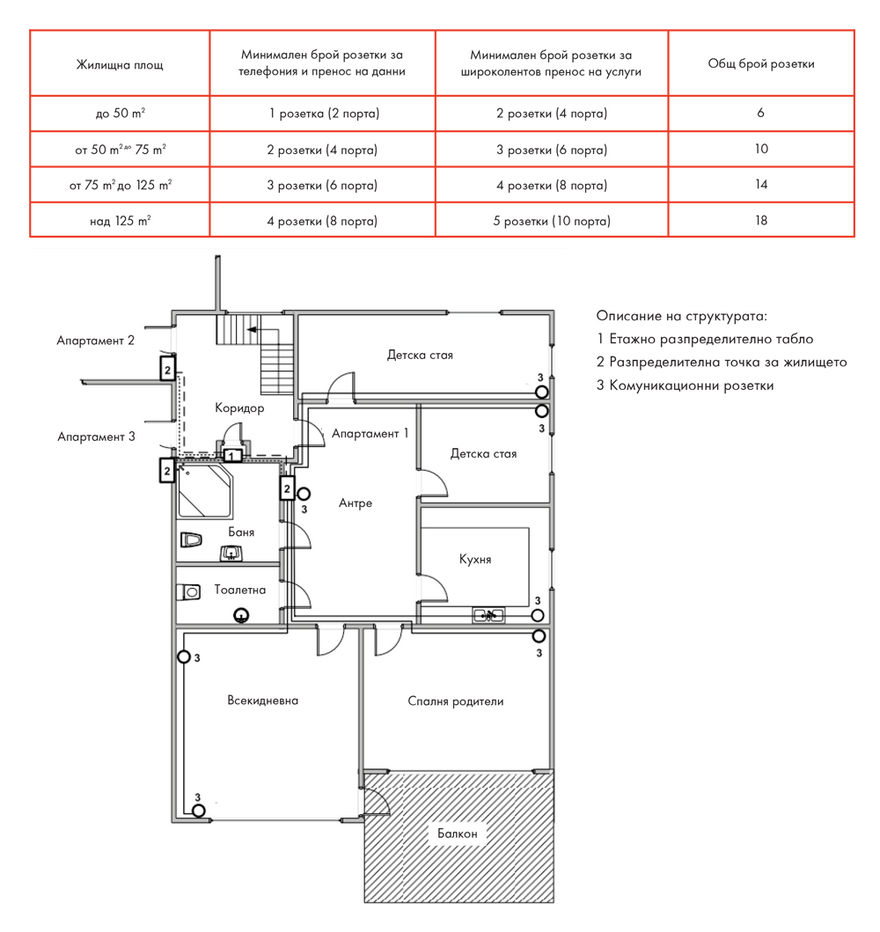

Стандартът ÖVE/ÖNORM E 8015-2 регламентира минимума комуникационни розетки в жилищни сгради в Австрия. Всяка комуникационна розетка трябва да бъде окомплектована с поне два порта. За да се осигури възможност за бъдещо преконфигуриране и/или допълване на комуникационните розетки е необходимо всеки изход до индивидуалните помещения да бъде обезпечен с допълнителен гофриран шлаух Ø 25 mm, положен от входната точка за дома до всяко едно помещение на дома.
