Релетата са едни от основните компоненти във всяка система за следене и управление. Schrack Technik разполага с измервателни и следящи релета, времерелета и цифрови таймери. Гамата продукти се допълва от релета за монтаж на печатна платка или цокъл.
Важна част от едно електроразпределително табло са защитните устройства, като миниатюрни автоматични прекъсвачи (MCB), дефектнотокови защити (RCD) и комбинирани прекъсвачи с дефектнотокови защити MCB / RCD (RCBO). Естествено, всички необходими аксесоари и гребени към защитните устройства са важни компоненти за установяване на ефективно и безопасно електроразпределение.
Различните конструкции на бази за релейни бази осигуряват оптималното решение
Доказана и издръжлива релейна технология по отношение на контакти и компоненти
Таймери с многоволтово захранване от 24 V AC/DC до 230 V AC
Релета за измерване и наблюдение, които работят надеждно в продължение на много години
Електромеханичните релета са традиционен продукт на SCHRACK TECHNIK, отличаващ се с високо качество и абсолютна надеждност.
Релетата от серия S-relays са с plug-in функция за монтаж на цокъл за DIN-шина. Те са изключително надеждни, многообразни като конструкция и подходящи за широк спектър от процеси на превключване.
Приложение:
Принцип на действие:
Открийте всички продукти от раздел Мини релета, подредени в 9 категории, тук.
Релетата RS5 са отличен избор при изпълнението на средна по сложност автоматизация. Релетата се отличават с високо ниво на технически характеристики и конкурентна цена, което ги прави изключително подходящи за използване в автоматизацията.
Техническа информация:
Цокълът е предназначен да улесни монтажа на релето към стандартна DIN шина или да се прикрепи към монтажната плоча. Релета от серия RS4 и RS5 могат да използват един и същ цокъл.
Оптимизирани контактни „гнезда“, който предлага клеми с интегрирана блокировка за съвпадение на контактните елементи, както и ергономична задържаща скоба за отделяне на релето от цокъла. Предлагат се цокли с винтови или пружинни клеми.
Цокълът с логическа функция (подредба на превключващите контакти от едната страна и бобината от другата) оптимизира процеса по опроводяване и намалява времето за монтаж.
Отличен избор при изпълнението на средна по сложност автоматизация. Предлагат се варианти с един (5A) или два включващи контакта (10). Релето е с plug-in функция за монтаж на цокъл за DIN-шина. При вариант за управление с 24v DC се предлага версия с интегриран LED и защитен диод.
Материалът на контактите е сребърна сплав, метал, който съдържа сребро и един или повече допълнителни метали. Среброто е мек метал и реагиращ на въздуха, поради тази причина се комбинира, за да образува сплав за създаване на сплав с по-голяма здравина и устойчивост на корозия. Сребърната сплав е отличен проводник на електричество със широко разпространение в контактите на редица превключващи механизми и електромеханични релета.
Предлагат се цокли за релета с 1 или за релета с 2 превключващи контакта. Варианти за винтова или пружинна връзка, като всички разновидности на цокъла са за подредба с логическа функция.
Интерфейсните релета серия RXT с два превключващи контактa
Аксесоари за цокли от серии RS5 и RXT

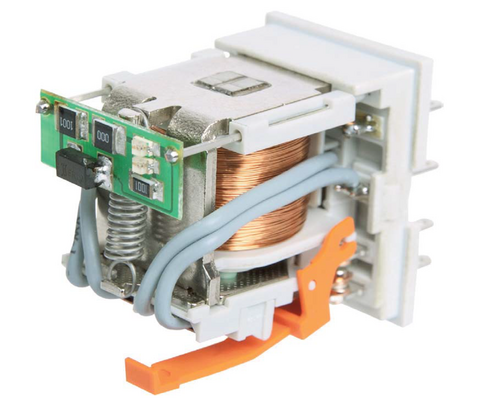

Основната разликата между релетата и контакторите се състои в значително облекчената контактна система. Категориите на употреба дефинират стойностите на тока, който релето или контакторът трябва да бъде в състояние да включи или изключи.
При релетата, контактните тела могат да бъдат повече на брой, както и конструктивно да бъдат превключващи (когато едните се затварят, другите се отварят). Това прави релета идеално решение за използване в логически схеми (и/или функции). Стойностите на номиналния ток зависят основно типа комутиран товар, както и условията, при които се извършва включването или изключването.
Модулните времерелета от серията АMPARO са идеално решение за приложение в автоматизирани системи за осветление, автоматизация на басейни и поливни съоръжения, системи за климатизация и вентилация.
Предимства:
Защита на електрооборудване и електродвигатели с реле за следене на напрежението. С възможност за мониторинг на еднофазни или трифазни електрически мрежи. Следят за минимална стойност в конкретен диапазон на напрежението (160-240V с фиксиран 5% хистерезис).
Техническа информация:
Релета за следене на фазов ред. Следят фазовата последователност, отчитат отпадане на фаза и асиметрия. Когато всички фази са свързани в правилната последователност и измерената асиметрия е по-малка от фиксираната стойност, изходното реле се превключва във включено положение.
Техническа информация:

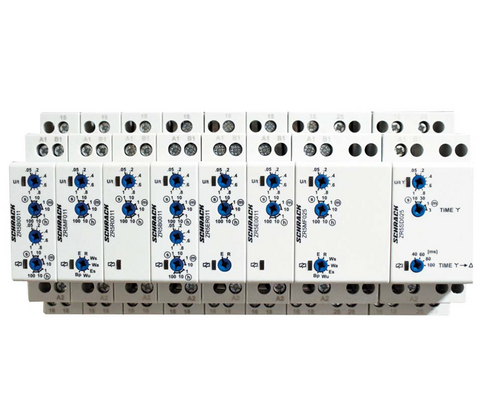

Перфектно решение за приложение в отговорни автоматизирани системи. Времерелетата от серия ZR5 са продукти с най-добро съотношение цена - качество в своя клас. С компактните си размери и голямото разнообразие от функции, които устройствата предлагат, времерелета от серия ZR5 са наложеният избор при изпълнението на различни логически функции в автоматизацията.

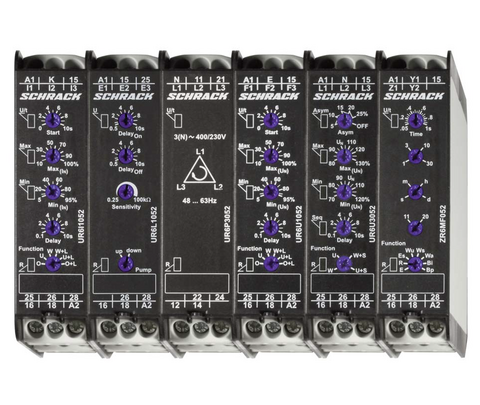

Мултифункционалните времерелета от серия ZR6 са индустриално изпълнение, като предлагат много по-голям набор от параметри и диапазон на настройка. Предвидени са за изпълнение на сложни логики на управление. Устройствата не са подходящи за монтиране в модулни табла, но са проектирани с оптималния размер в ширина, за спестяване на място в шкафа.
С възможност за задаване на дневна, седмична и годишна програма, за създаване на различни графици за вкл./ изкл. състояние. Функция Astro - часът на изгрев и залез, предварително зададени в устройството за различните региони.
Превключвателят е синхронен мотор, който използва директно точността на използваната честота 50Hz за задвижване на въртящ дисков механизъм с превключващи джъмпери. Кварцовите времеви превключватели работят чрез предаване на електричество през кварцов кристал със специална форма. Той отговаря за работата на стъпковия мотор, задвижващ въртящия дисков механизъм.
В съвременните индустриални предприятия, използването на автоматизирани процеси е наложено в почти всички производствени агрегати, като се следят от една или няколко системи за мониторинг и отдалечен контрол. Една електрическа система трябва да се следи и поддържа, като се цели ограничаване на последиците от нежелани аварии. За да се предотвратят такива повреди, от съществено значение е да се използват релета за измерване и мониторинг. Те следят електрическите и механичните стойности и при възникване на неизправност ще предотвратят значителни повреди на системата. Гамата от продукти на Schrack Technik в този сегмент се вписва перфектно с параметрите, които трябва да се следят.
Защита на електрооборудване и електродвигатели с реле за следене на напрежението. С възможност за мониторинг на еднофазни или трифазни електрически мрежи. Следят за минимална стойност в конкретен диапазон на напрежението (160-240V с фиксиран 5% хистерезис).
За защита на електрооборудване и електродвигатели с реле за следене на напрежението за еднофазни или трифазни електрически мрежи. Следят за минимална и/или максимална стойност, за конкретен диапазон и асиметрия.
Индустриален вариант за контрол на напрежението в едно- и трифазни мрежи с регулируеми прагови стойности, регулируемо задържане на сработването. Контрол на редуването и изключването на фазите, контрол на асиметричността с регулируема асиметрия като изброените функции, могат да бъдат избирани с ротативни селектори.
Релетата за следене на фазовата последователност, отчитат отпадане на фаза и асиметрия. Когато всички фази са в правилната последователност и измерената асиметрия е по-малка от фиксираната стойност, изходното реле се превключва във включено положение.
Релето за контрол на фазите от серията AMPARO управлява и защитава електрическото оборудване при поява на различни аномалии в електропреносната мрежа.
Следят фазовата последователност, отчитат отпадане на фаза и асиметрия, прекъсване на фазите и асиметрия с регулируема процентна стойност, свързване на нулев проводник по избор.
За постигане на изключително надеждна защита и мониторинг на трифазни мрежи, защита на двигатели и други консуматори срещу ненормални режими или повреди.
Индустриален вариант на реле за проследяване на фазовата последователност, контрол при отпадане на фаза и асиметрия. Асиметрия, причинена от обратното напрежение на консуматора (например двигател, който продължава да работи само на две фази), не оказва влияние върху изключването.
Трябва да се осигури правилната защита на захранващите линии на измервателните релета. В голяма част от случаите защитата трябва да се предвиди непосредствено след основния автомат, като трябва да се вземе под предвид изискването за висока изключвателна способност.
Клемите за предпазител се оказват идеален избор, поради компактния си размер и високата изключвателна способност на цилиндричните предпазители.
Следят променлив и постоянен ток в еднофазни мрежи, повишаване или намаляване на стойността на тока, фиксиран прозорец и настройка на закъснение при гранични стойности на отчитане.
Продукти в онлайн магазина UR5
Продукти в онлайн магазина UR6
Термисторните релета защитават електродвигателя, независимо от причините за претоварване, като следят директно температурата на статорната намотка, но се приложими само когато електрическият двигател има вградени термисторни сензори в намотките( PTC термистори). Използват се за защита на електродвигатели чрез директно измерване на действителната температура в намотките.
Релетата за ниво следят и управляват нивата на течности във водосъдържатели, чрез потопяеми сонди. Следят нивото на проводящата течност, като времената за забавяне на изключване и закъснение на изключване са регулируеми поотделно (избираеми с помощта на въртящ се превключвател). Изисква три измервателни сонди във водосъдържателния съд – сонда за минимално ниво, сонда за максимално ниво и тестова сонда (маса).
