Schrack Technik предлага гама от настройваеми прекъсвачи с лят корпус, подходящи за различни приложения, като защитен автомат в главни или разпределителни табла в жилищни сгради или за индустриално приложение в тежки условия на експлоатация за големи токове. От малкия компактен размер MC1 до прекъсвач MC4 за номинални токове до 1600А, винаги ще намерите правилното решение.
За различните приложения има различни версии на автоматите. Автоматични прекъсвачи с термомагнитна или електронна защита с възможност за комуникация и следене на различни параметри в защитаваната линия. Подходящи за мрежи с променливо или постоянно напрежение, за защита за електропреносни мрежи с дълги кабелни линии. Защита за генератори и трансформатори, прекъсвачи с термомагнитна или електронна защита за електродвигатели до 1400А.
Наличните аксесоари като моторни задвижвания, шунтови и минимално напреженови изключватели за различни управляващи напрежения, позволяват прекъсвачите с лят корпус да се използват като секционни или АВР превключватели до1600А.
Подходящи за защита на мощни електрически двигатели, както и защита на захранващия кабел срещу претоварване и късо съединение.
С настройваема термомагнитна или електронна защита, дават възможност да се зададат нужните параметри за токоограничаване по претоварване и по късо съединение в границите, които изисква електрическият двигател.
Прецизната настройка на токоограничаване по късо съединение е от изключително значение, когато се стартира специфичен електрически двигател или се експлоатира в режими на работа с чести превключвания.
Eлектронната защита следи за стойността на тока, който преминава през защитния прекъсвач с по-голяма прецизност. Параметрите на мрежата се обработват и следят от електронен компонент (микропроцесор), който ги сравнява с предварително зададени стойности. При превишаването им се задейства изключването на прекъсвача чрез отварящ соленоид, който директно въздейства на работния механизъм на прекъсвача.
Тези прекъсвачи са подходящи за мрежи с променливо или постоянно напрежение, за защита на електропреносни мрежи с дълги кабелни линии. Защита на генератори и трансформатори, както и за големи токове с тежки условия на експлоатация. В нерядки случаи, в индустриалните приложения се търси възможност зa комуникация между отделните апарати и внедряването им по сложна система за мониторинг.

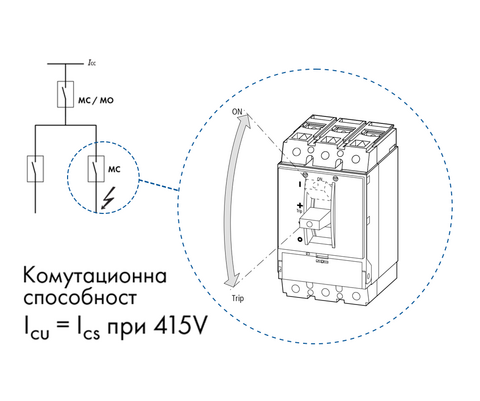

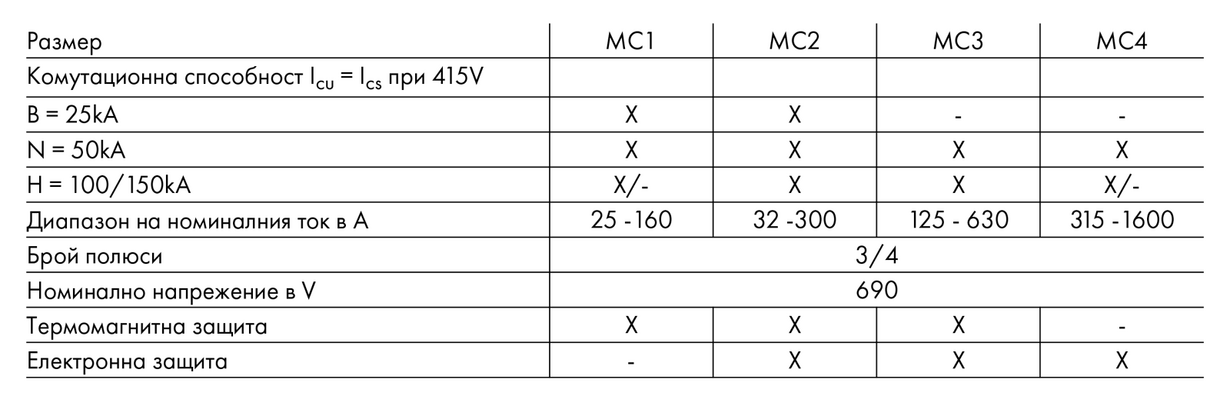

Комутационната възможност на автоматичния прекъсвач се определя от максималния ток на късо съединение (к.с.), който дадения автоматичен прекъсвач е в състояние да изключи, запазвайки работоспособността си. Номиналните изключвателни възможности на автоматични прекъсвачи се регламентират от стандарт БДС EN 60947-2 и описват допустимия брой комутационни цикли на включване и изключване при късо съединение:
Електронната защита на прекъсвач МО се характиризира с криви на изключване. Тези криви съдържат сектори, който се регулират чрез стойностите на тока и времето на сработване, Защитните функции и настройваемите параметри на електронната защита са следните:

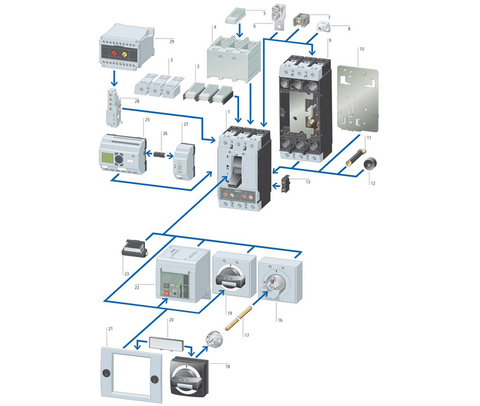

1) Прекъсвач МС
2) и 3) Клемна капачка
4) Защита срещу допир 1РХ2 за капачката
5) и 6) Тунелна клема за медни или алуминиеви кабели
7) Клема за кабелни обувки и 8) Клема за контролната вериrа
9) Щепселен модул и 10) Монтажна плоча за DIN релса
11) Свързване от задната страна и 12) Дистанционер
13) Допълнителен спомагателен контакт за индикация на състояние
16) Въртяща ръкохватка за директен монтаж
17) Удължаваща ос и 18) Въртяща се ръкохватка за врата
19) Въртяща се ръкохватка с механизъм за завъртане
20) Маркираща табелка и 21) Рамка за врата
22) Дистанционно задвижване
23) Блокиращ механизъм в изключено положение
25) Комуникационен модул (DM1)
26) Конектор за предаване на данни
27) Интерфейс Profibus
28) Напреженов изключвател или допълнителен контакт с ранно включване
29) Автономно захр. за мин. напреженов изключвател
Голямо разнообразия от аксесоари – въртящи ръкохватки за директен монтаж или изнесена с удължаваща ос за врата или лицев панел. Възможност за заключване в изключено положение или механична блокировка между различни автомати.
Налични аксесоари като моторни задвижвания, шунтови и минимално напреженови изключватели за различни управляващи напрежения, позволяват прекъсвачите с лят корпус да се използват като секционни или АВР превключватели до 1600А. Гамата на прекъсвачите е допълнена дефектнотокови защити или модули за ток на утечка.
Автоматичните прекъсвачи с лят корпус, серии MC и въздушни прекъсвачи, серии МО, предлагани от Schrack Technik, притежават функции, чрез които се осигурява високо ниво на селективност и оптимална защита в диапазона от 0,16 до 6300 А. Тези прекъсвачи имат възможност да комуникират помежду си при поява на късо съединение (к. с.).
Изборът на автоматичен прекъсвач НН изисква неговата изключвателна възможност Ics да бъде по-голяма от изчисления максимален ток на късо съединение в мястото дадената електрическа верига. Изборът зависи от типа инсталация, за която е предназначен прекъсвача, както и координацията с другите устройства.
Благодарение на начина, по който са конструирани, прекъсвачите МО и MC имат високо нивo на селективност, което ви позволява да се изгради оптимална селективна система. Тази функция помага за предотвратяването на тежки аварии в електрическата мрежа и повишава безопасността.
Селективността означава, че при възникване на к.с. или претоварване в дадена точка, реагира защитната апаратура разположена най-близко над защитаваното електрооборудване, докато останалите апарати остават във включено състояние. По този начин к.с. се локализира точно и изключва най-близкия горностоящ прекъсвач по посока на енергийния поток, като се избягва неселективното изключване на електрически товари и токови кръгове.
