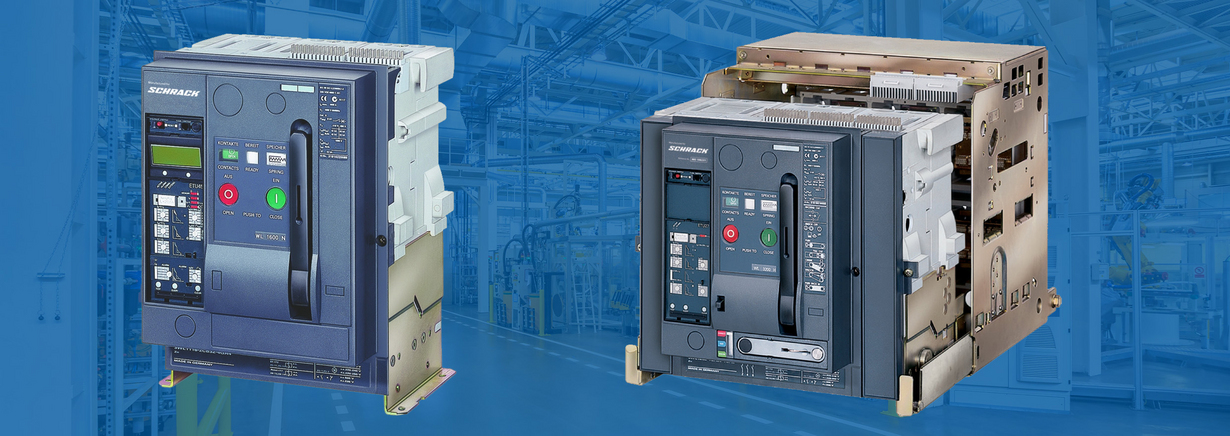

Въздушните прекъсвачи MO покриват напълно диапазона 630 - 6300 A само с три типоразмера. Номиналният ток на всички контакти може да бъде оптимално настроен към разширителното стъпало с помощта на настройващи щифтове. Най-малкият номинален ток на настройващият щифт е 250 А и при това с интервал на настройка от 0,4 до 1x In.

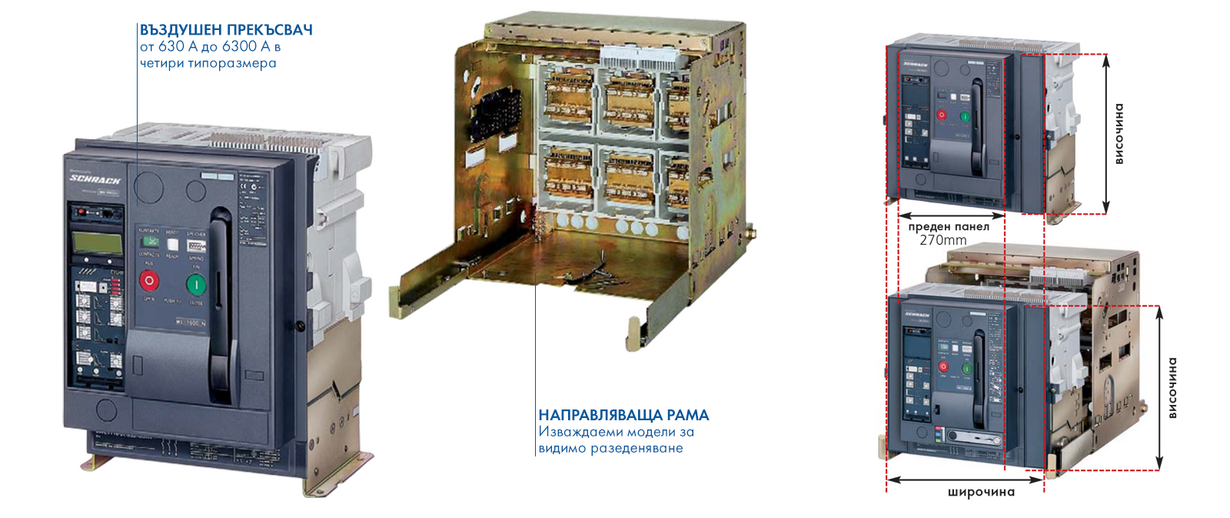

Прекъсвачите MO имат еднаква височина и дълбочина в целия диапазон на тока. Широчината на прекъсвачите се променя в зависимост от броя полюси и размера на панела. Фиксираните и изтеглящите се варианти на прекъсвачите МО имат еднаква ширина.
Номинална комутационна способност: Icu при AC 500 V (kA) / Icu при DC 300 V (kA):

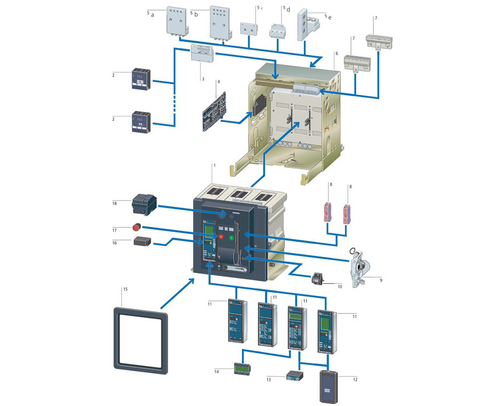

1) Въздушни прекъсвачи МО, от 630 А до 6300 А
2) Външни разширителни модули
3) Комуникационен модул за PROFIBUS
4) Сигнален контакт на положението: модул за направляваща рама
5) Главни монтажни елементи:
а) Предно свързване
Ь) Предно свързване, двойно
с) Фланцово свързване
d) Хоризонтално свързване, задна страна
е) Вертикално свързване, задна страна
6) Направляваща рама
7) Допълнителен щепселен конектор
8) Допълнителен контакт
9) Моторно задвижване
10) Брояч на работните цикли
11) Електронен изключвател
12) Параметрично устройство
13) Защитен модул срещу отпадане на заземяване
14) 4-редов LCD дисплей
15) Уплътнителна рамка за врата
16) Настройващ щифт
17) Авариен стоп
18) Минимално напреженов изключвател
Настройката на защитните блокове зависи от типа инсталация, за която е предназначена защитата, както и координацията с другите устройства в мрежата. Параметрите, които се настройват, са ток и време, като по този начин може да се конфигурира индивидуална крива на изключване за всеки конкретен случай.

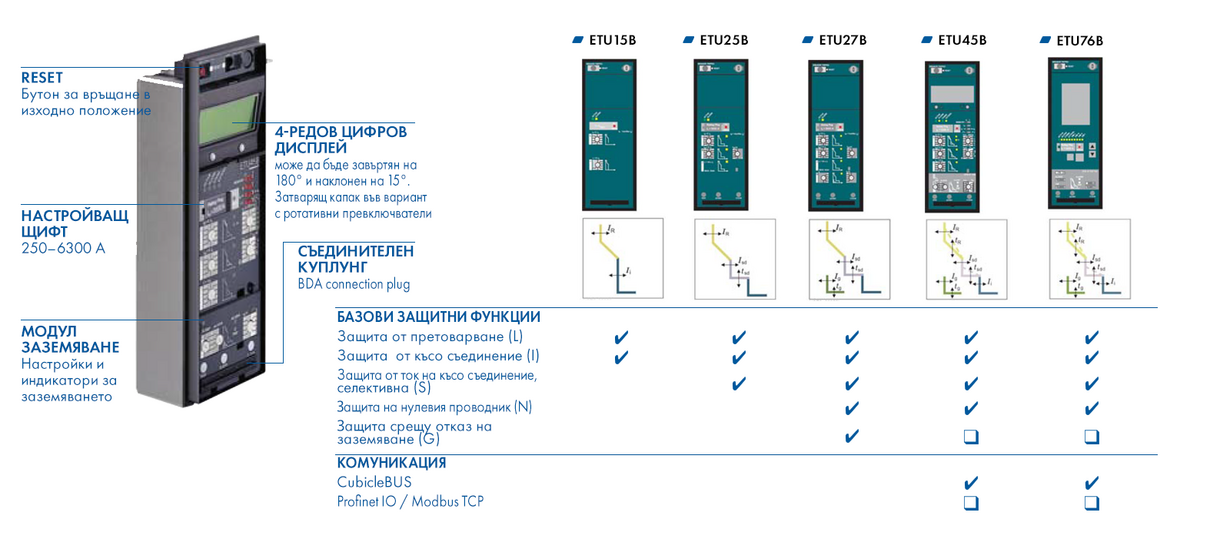

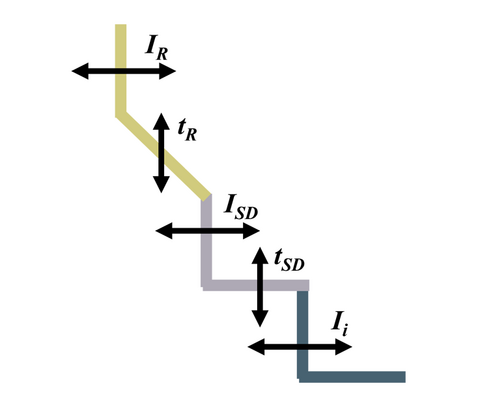

Електронната защита на прекъсвач МО се характиризира с криви на изключване. Тези криви съдържат сектори, който се регулират чрез стойностите на тока и времето на сработване, Защитните функции и настройваемите параметри на електронната защита са следните:
Автоматичните прекъсвачи с лят корпус, серии MC и въздушни прекъсвачи, серии МО, предлагани от Schrack Technik, притежават функции, чрез които се осигурява високо ниво на селективност и оптимална защита в диапазона от 0,16 до 6300 А. Тези прекъсвачи имат възможност да комуникират помежду си при поява на късо съединение (к. с.).
Изборът на автоматичен прекъсвач НН изисква неговата изключвателна възможност Ics да бъде по-голяма от изчисления максимален ток на късо съединение в мястото дадената електрическа верига. Изборът зависи от типа инсталация, за която е предназначен прекъсвача, както и координацията с другите устройства.
Благодарение на начина, по който са конструирани, прекъсвачите МО и MC имат високо нивo на селективност, което ви позволява да се изгради оптимална селективна система. Тази функция помага за предотвратяването на тежки аварии в електрическата мрежа и повишава безопасността.
Селективността означава, че при възникване на к.с. или претоварване в дадена точка, реагира защитната апаратура разположена най-близко над защитаваното електрооборудване, докато останалите апарати остават във включено състояние. По този начин к.с. се локализира точно и изключва най-близкия горностоящ прекъсвач по посока на енергийния поток, като се избягва неселективното изключване на електрически товари и токови кръгове.
