Стоящи и стенни табла, IP54, серия Modul 2000

Разпределителните шкафове MODUL 2000 са проектирани за надеждност, безопасност и гъвкавост при всякакви инсталации. Изработени от здрава стоманена ламарина, те предлагат стабилна конструкция и модулен дизайн, който позволява както открит (със степен на защита IP54 или IP20C), така и вграден монтаж (със степен на защита IP20C). Таблата за вграден монтаж притежават ултратънка рамка за прецизно вграждане в стени, а богатият избор от дълбочини и модулни височини осигурява оптимално решение за всяко приложение.

Шкафовете се предлагат с предни панели от стомана или висококачествена пластмаса и опция за заключване, включително триточково затваряне при по-големи шкафове. Подходящи както за разпределителни, така и за електромерни табла. Всеки шкаф е оборудван с практични отвори за кабели с фабрични уплътнения, което гарантира удобство при монтажа и експлоатацията.

Степен на защита IP20C за табла MODUL 2000 за вграден монтаж:

• Степен на защита IP20C гарантира сигурност и надеждност, като предпазва оборудването от случайно докосване и проникване на твърди предмети с диаметър над 12,5 mm, но не осигурява защита срещу влага или проникване на вода. Таблата MODUL 2000 за вграден монтаж със степен на защита IP20C са практично решение за  експлоатация в суха среда без риск от влага или проникване на вода

Техническа информация:

• Корпус: Изработен от стоманена ламарина, прахово боядисана, тестван и сертифициран съгласно EN 62208:2011 и EN 60529:1991
• Максимално натоварване: 150 kg при подов монтаж, 80 kg при стенен монтаж (без допълнителни опори), максимално натоварване на врата: 10 kg
• Цвят за стенен и мултимодулен корпус: RAL 7035, за вграден монтаж: RAL 9016
• Степен на защита: IP20 съгласно ÖVE-EN 60529 (с и без врата), IP54, удароустойчивост IK08 (EN 50102)

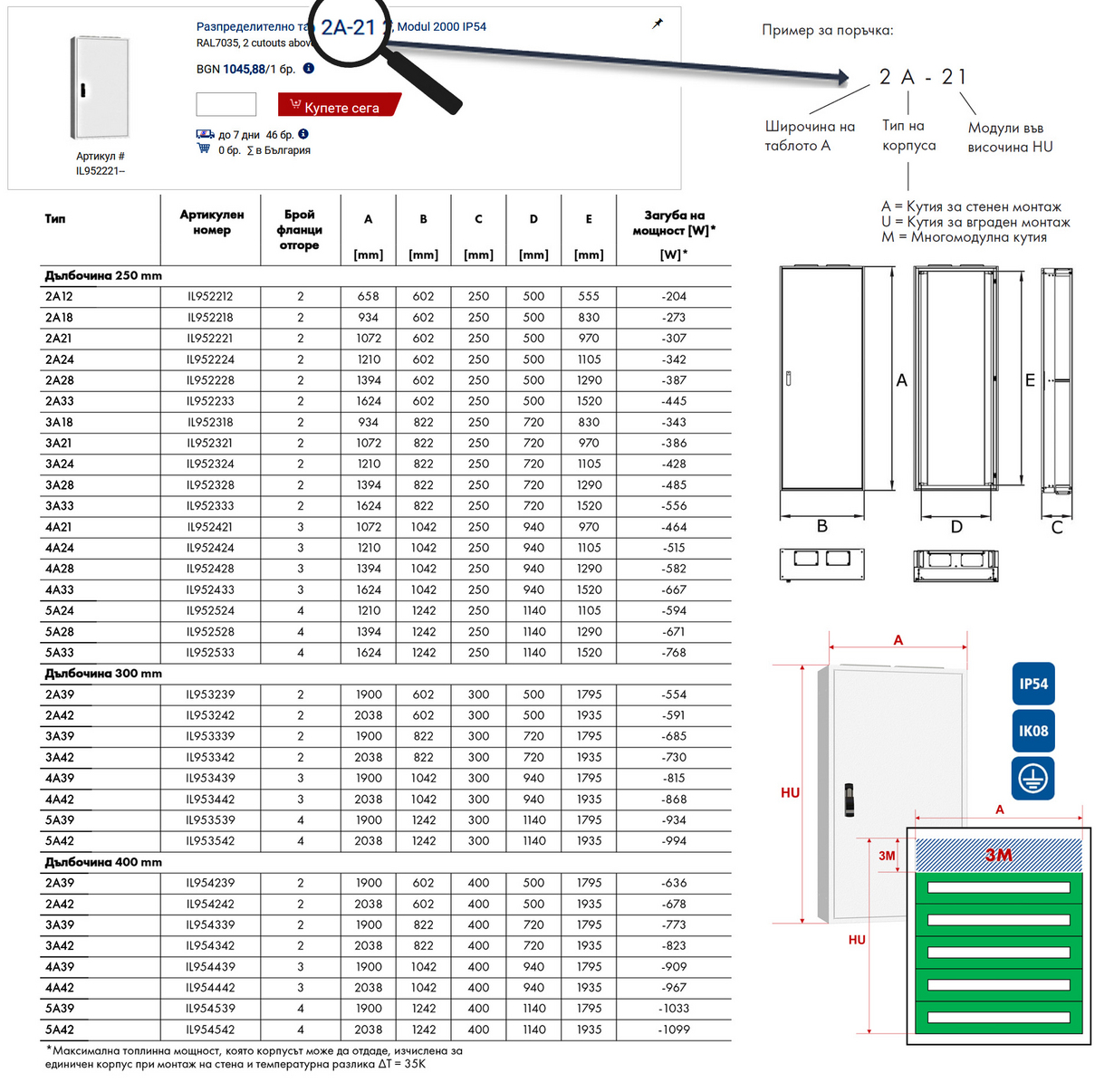

Серията Modul 2000 е съставена от отделни компоненти и се характеризира с височина и широчина, отбелязана в модули. Този тип маркировка е улеснение при избора на отделните компоненти на таблото. Височината на таблата е отбелязана с HU или още „брой модули височина“. Широчината на таблата е отбелязана с А или още „модули широчина“.
По този начин, знаейки височината и широчината на таблото в модули, могат лесно да се подберат необходимите монтажни аксесоари за сглобяване на конкретно табло по Ваше задание.

Предлагат надеждна защита при запрашена или влажна среда, изработени са от здрава поцинкована стомана с прахово покритие RAL 7035 и са сертифицирани за работа до 1000 V, с импулсна устойчивост 6 kV и номинален ток на термична издържливост (Icw) 25 kA. Благодарение на модулната им конструкция, 3-точковото заключване и възможностите за гъвкав монтаж, те осигуряват сигурност, удобство и дълготрайност, както за индустриални, така и за обществени или комерсиални приложения.

Открийте всички продукти от раздел Стоящи и стенни табла, IP54 - Modul 2000, подредени в 3 категории, тук:

Разгледайте тук:

Системата Modul 2000 IP54 от Schrack Technik предлага висок клас защита и здравина за електрически табла, както стенни, така и свободностоящи табла, с възможност за монтиране на цокъл. Серията предлага множество допълнителни аксесоари. Създадена е с акцент върху безопасността, удобството при монтаж и експлоатация, и съвременните изисквания за устойчивост.

Предимства:

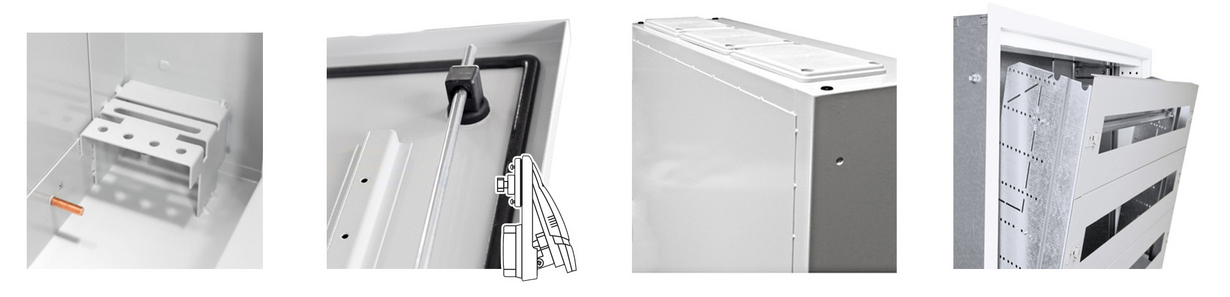

• Модулната конструкция позволява лесно надграждане и адаптация – кабелни входове, метални или пластмасови лицеви панели, частични монтажи плочи, монтажни DIN‑релси, адаптори за шинна система и др.
• Стоящите и стенни табла със степен на защита IP54 са оборудвани с монтажни планки/конзоли за кабелни накрайници в четирите ъгъла на кутията. Осигуряват поддържане и фиксиране на кабели с голямо сечение, подреждане на кабелни обувки, механично облекчаване на опън (strain relief) – тежестта и напрежението от кабелите не се пренасят директно върху клемите/шините. Гарантира по-подреден, безопасен и стандартизиран монтаж
• Област за експлоатиране от неквалифициран персонал е частта от табло, до която имат достъп лица без специализирана електротехническа подготовка и която е проектирана да отговаря на изискванията на БДС EN IEC 61439-3:2024. Предлаганите от нас табла Modul 2000 са в пълно съответствие с тези изисквания. Всички тоководещи части и апарати могат да бъдат защитени с капаци, които предотвратяват опасност при експлоатация

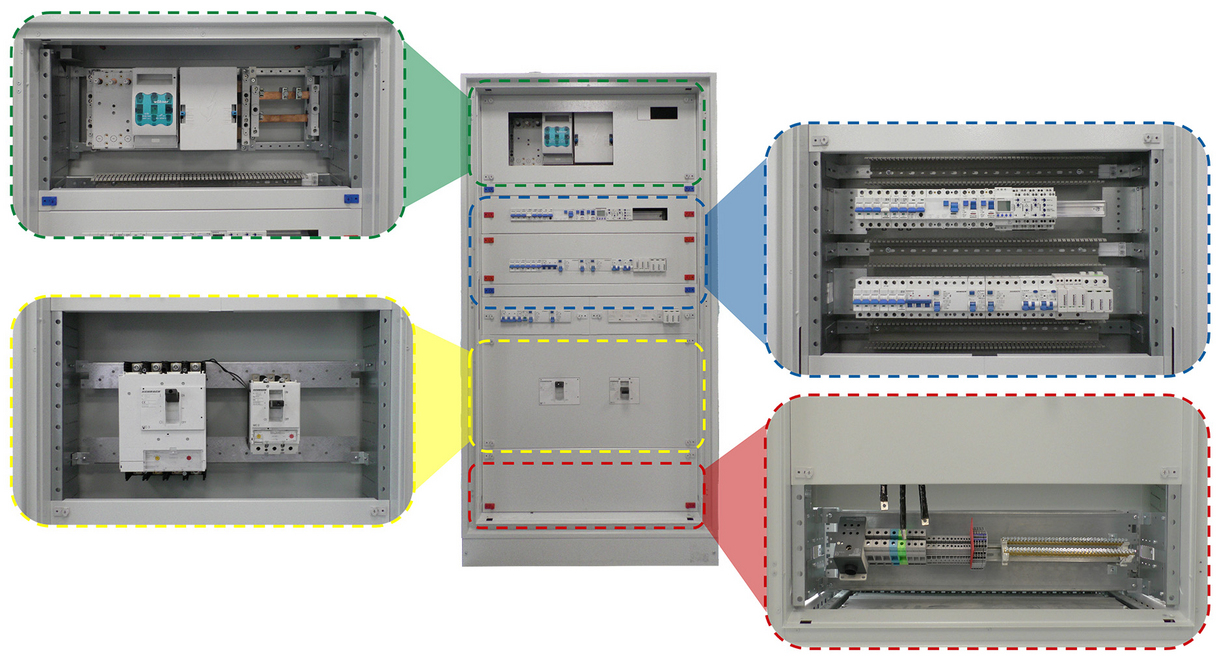

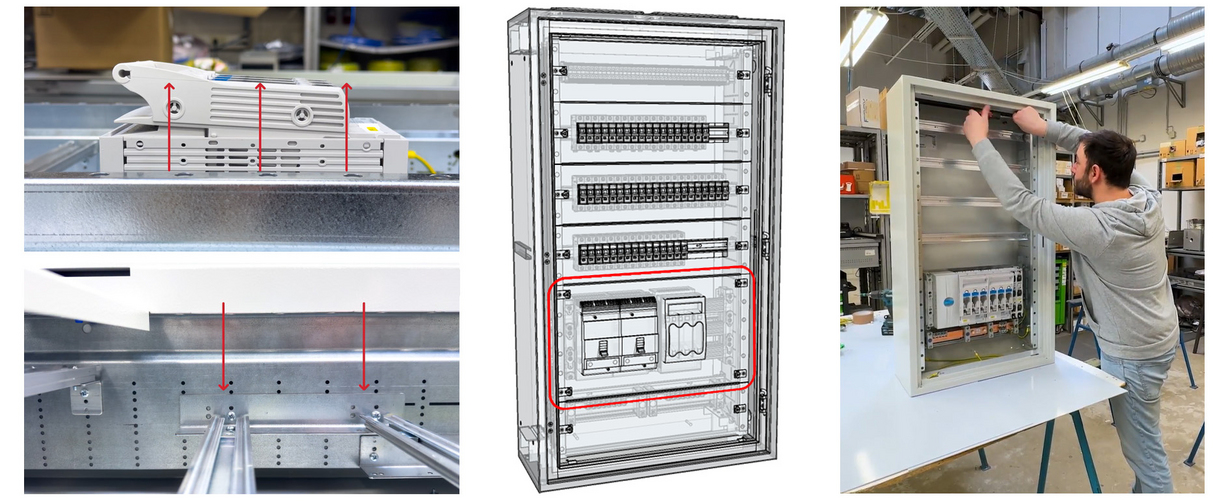

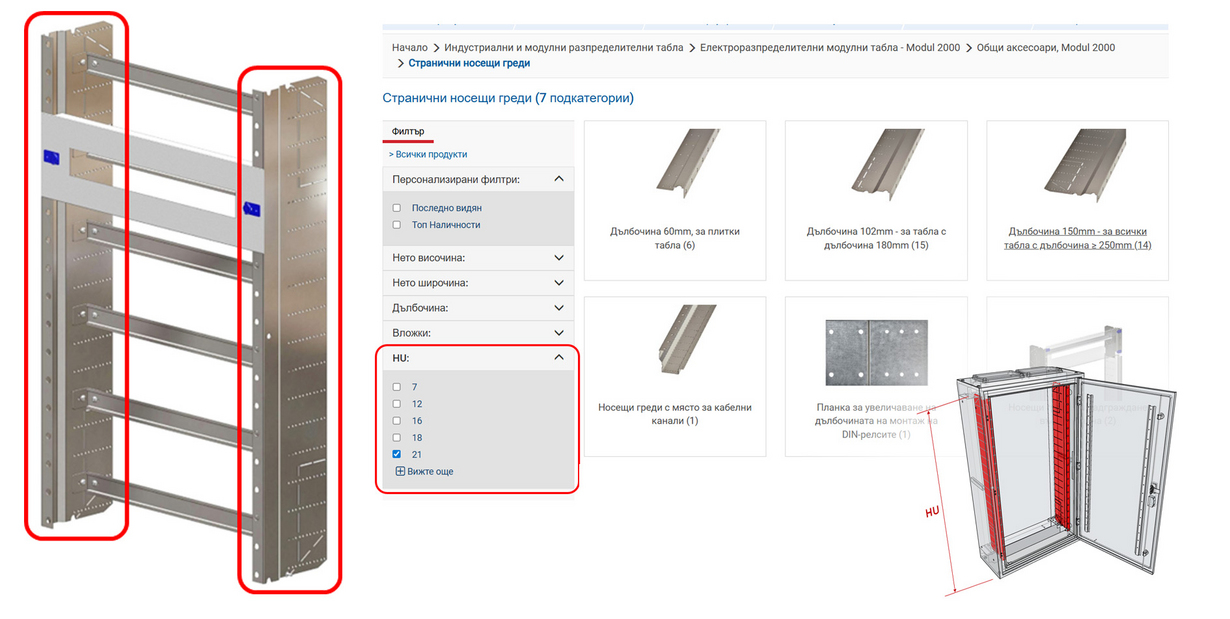

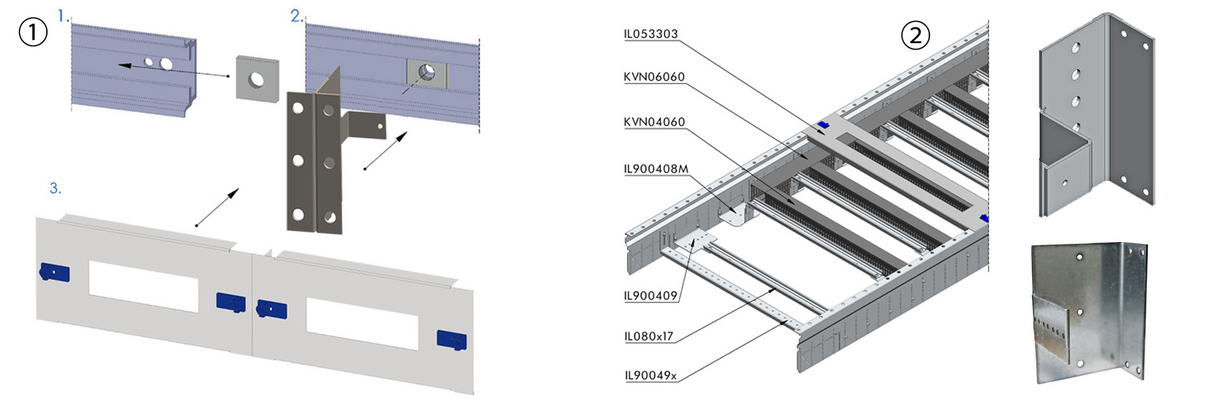

Първият елемент при окомплектоването на табло Modul 2000 е носещата структура. Тя се състои от 2 греди, които се избират спрямо височината на таблото в модули. На гредите могат да се монтират DIN-релси за модулна апаратура или частични монтажни плочи. DIN-релсите могат да бъдат регулирани в дълбочина за всеки ред поотделно. Към гредите също така се монтират и защитните лицеви панели.

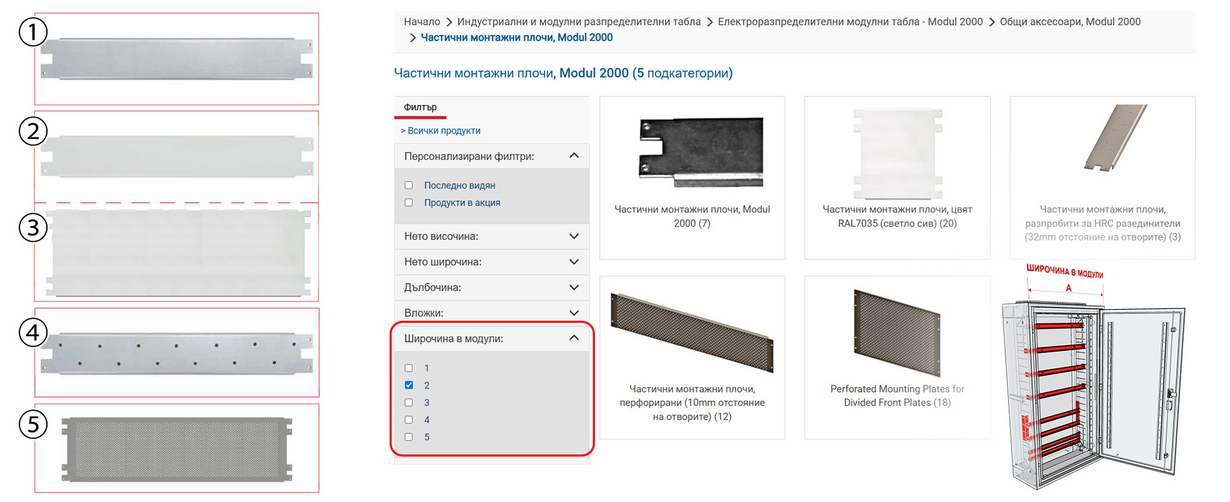

Серия Modul 2000 разполага с частични монтажни плочи. Плочите са изработени от метал със здрава повърхност против корозия и са точни по размер на стандартни монтажни широчини в модули за табла Modul 2000. Предлагат се метални частични монтажни плочи, гладки ①, частични монтажни плочи – светлосиви (RAL7035) ②, които могат да се изберат с различна височина в HU ③, частични монтажни плочи – с фабрично разпробити отвори (32 mm за HRC разделители) ④, както и частични перфорирани монтажни плочи ⑤.

Шинните системи предлагани от Schrack Technik за мрежи за ниско напрежение (НН) са отлично решение за осъществяване на електрическата връзка между отделните силови апарати в разпределителни табла. Системата се отличава с голямата вариативност от шини с различни сечения, изолатори, адаптери, клеми и аксесоари. Важна особеност на тоководещите системи Wohner е лесният монтаж, тъй като не се изисква разпробиване или друга манипулация, нарушаваща целостта на шините.

Ако 60mm шинна система е била монтирана твърде високо, нейната позиция може лесно да бъде регулирана на страничната греда.

Повече информация за Tоководещи шинни системи, може да откриете тук.

Разгледайте тук:

Лицевите панели се избират според широчината и височината на таблото в модули. Стандартният панел заема 3 модула, несиметричният – 4, осигурявайки по-голямо отстояние. Възможни са комбинации с плътни панели в различни размери, подходящи за прекъсвачи, измервателна апаратура, клеми, кабелни входове или резервни места, позволявайки лесна конфигурация на таблото.

Открийте всички продукти от раздел Общи аксесоари, Modul 2000, подредени в 29 категории, тук:

Разгледайте тук:

В това видео ви показваме:

• Определяне на широчина и височина на модулите
• Монтаж на DIN-релси
• Монтиране на 60mm шинна система
• Поставяне на нулева и земна шина с универсални токоотнемащи клеми, допълнително заземяване защита Class I
• Финално монтиране на шасито и лицевите панели в таблото
