Модулни електроразпределителни табла за жилищни и офисни сгради

Табла за модулна апаратура, серия TOPO, IP40

Модулните табла на Шрак Техник се отличават с изчистен дизайн и качествени компоненти. Работата с тях е лесна, като предоставят достатъчно пространство за окабеляване и удобство при монтаж.

Предимства:

Поддържане на наличности на склад, с възможност за обезпечаване на доставка до 2 работни дни за големи проекти
Вариант за вграден или открит монтаж - от 1 до 4 реда (от 8М до 54М)
Варианти с прозрачна и плътна врата. Двойно защитно фолио, предпазващо от надиране при монтажни дейности
С включени нулева и заземителна разпределителна шина
Устойчивост на огън 650°C, степен на защита - IP40, удароустойчивост IK08

Техническа информация:

Номинално напрежение 400VAC / In - 63А
Съгласно стандарти БДС EN 60670-1 Кутии и конзоли за електрически принадлежности за битови и подобни неподвижни електрически инсталации. Част 1: Общи изисквания и БДС EN 60670-24 Кутии и конзоли за електрически принадлежности за битови и подобни неподвижни електрически инсталации. Част 24: Специфични изисквания за конзоли за защитни корпуси на устройства и други разсейващи мощност електрически съоръжения
Съвместими със стандарт БДС EN 61439 Комплектни комутационни устройства за ниско напрежение. Част 3: Разпределителни табла, предназначени за експлоатация от неквалифицирани лица

Примерни схеми на електрически табла в софтуера Schrack Design

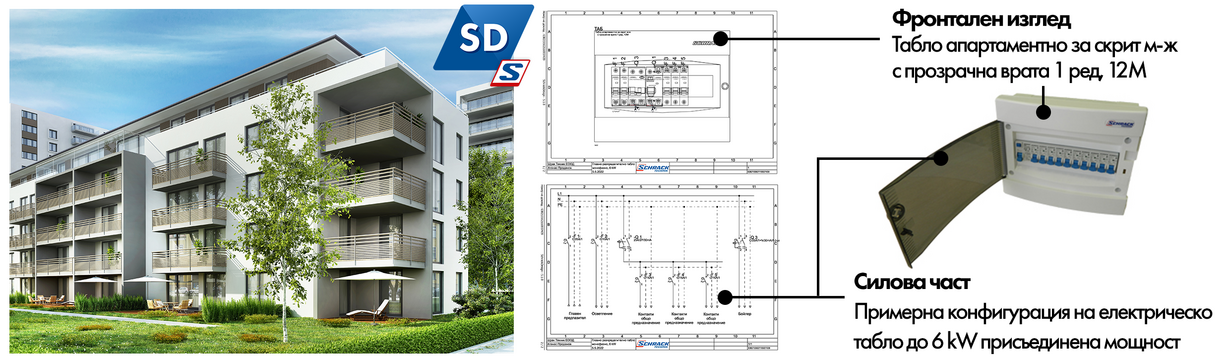

Проектна документация и електрическа схема за примерната конфигурация за една от най-предпочитаните схеми за апартамент до 6 kW присъединена мощност.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

Примерни схеми на електрически табла в софтуера Schrack Design

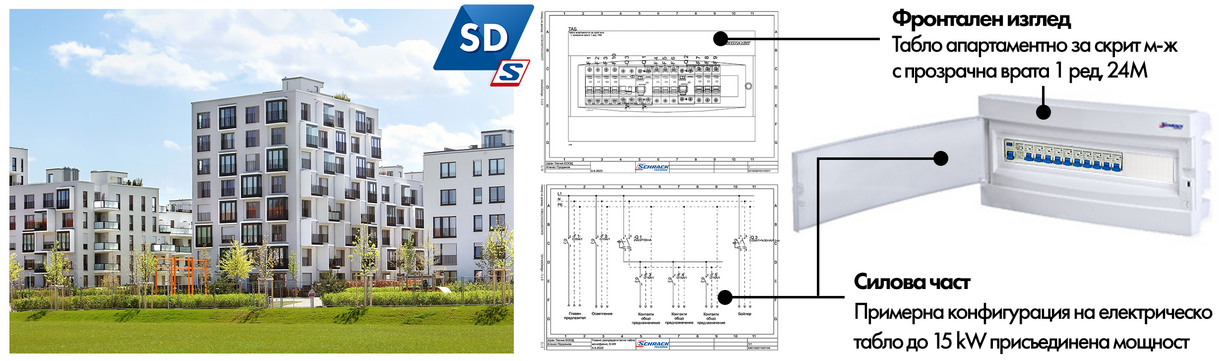

Проектна документация и електрическа схема за примерната конфигурация за една от най-предпочитаните схеми за апартамент до 15 kW присъединена мощност.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

Примерни схеми на електрически табла в софтуера Schrack Design

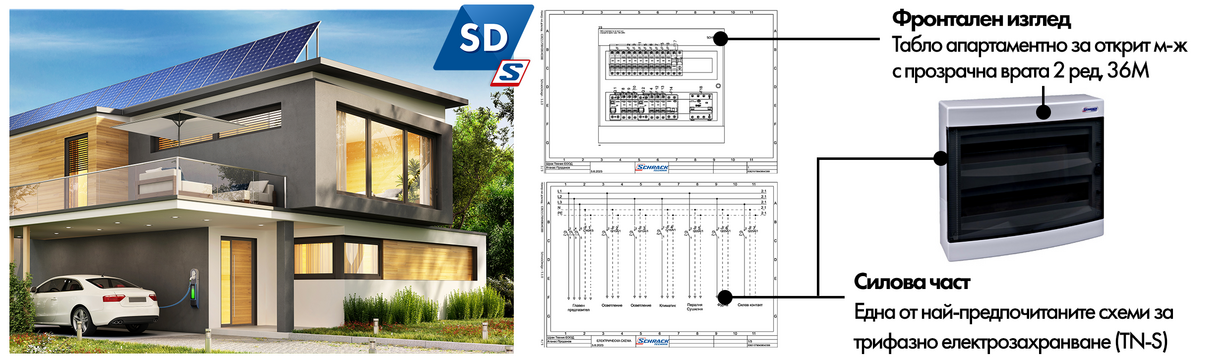

Проектна документация и електрическа схема за примерната конфигурация за една от най-предпочитаните схеми за трифазно електрозахранване до 15 kW присъединена мощност.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

Допълнителни аксесоари и принадлежности

Модулните табла на Schrack Technik се отличават освен с високо качество на съставните компоненти и качеството на изработката, така и с възможността за поръчка на допълнителни аксесоари, както и на компоненти, улесняващи монтажа и окомплектовката на електрическото табло.

Открийте всички продукти от раздел Табла за модулна апаратура, серия TOPO, IP40, тук.
