Дву- и триполюсна модулна моторна защита

Основната разлика между еднофазни и трифазни електродвигатели е, че еднофазният електродвигател работи на еднофазен източник на енергия, докато трифазният електродвигател работи с трифазен източник на захранване.

Защитата на монофазен електродвигател може да бъде изпълнена със стандартна триполюсна моторна защита, само ако се спазват определени правила при определяне на токоограничаващия диапазон и начина на свързване.

Моторните защити от серии MP (BE4) се предлагат в двуполюсен и триполюсен вариант, улесняващи избора за правилна защита в зависимост от захранването на електродвигателя.

Предимства:

• ММодулен тип, с корпус и размери като стандартни дву- или триполюсни автоматични прекъсвачи (2 или 3 модула ширина)
• Могат да се захранват от стандартните разпределителни гребени, свързани към шинната система заедно с прекъсвачи и дефектнотокови защити. Това е постигнато с помощта на двойните клеми, с които разполага модулната апаратура на Schrack Technick
• Серията предлага възможност за монтиране на допълнителни аксесоари за сигнализация на състоянието и дистанционен контрол

Техническа информация:

• Номинално напрежение: 400 V, 50 Hz
• Номинално изолационно напрежение: 440 V AC
• Номиналeн работен ток: макс. 40 A, регулируем
• Термомагнитно изключване, защита при отпадане на фаза
• Температурна компенсация от -25 °C до +40 °C
• Съгласно стандарти: EN60947-2

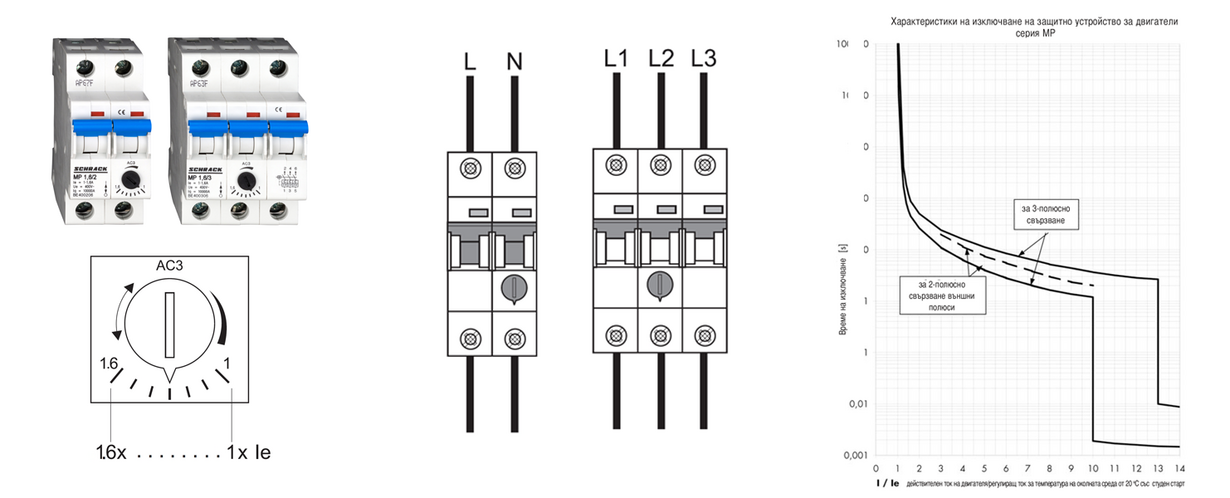

Съвременните моторни защити са предназначени при създаден токов дисбаланс в 3-фазното захранване, да изключат изцяло захранването към електродвигателя. В резултат на това, ако еднофазното захранване е свързано така, че фазатаи неутралата да преминават само през 2 от 3-те полюса на автомата, защитата може да регистрира "фалшиви" сработвания. За да се избегне този проблем при използване на стандартна триполюсна моторна защита и еднофазен електродвигател, окабеляването през защитата трябва да бъде подредено така, че и трите двойки силови контакти да са включени във веригата.

Моторните защити от серии MP (BE4) се предлагат в двуполюсен вариант, улесняващи избора, защитата и свързването на монофазен електродвигател.
