Schrack Design за за асемблатори на електрически табла и инженерен състав за поддръжка на машини и съоръжения

T3

Софтуер за проектиране на разпределителни табла

Schrack Design е софтуер, който Ви помага бързо и лесно да проектирате табла за ниско напрежение в съответствие със стандартите EN 61439-1, -2, -3 и IEC 890 + A1. Софтуерът включва пълната база данни на Schrack Technik (прекъсвачи, комутационна апаратура, табла, ...), която редовно се актуализира.

Schrack Design е подходящ за асемблатори на електрически табла и инженерен състав за поддръжка на машини и съоръжения:

  • Проектиране съгласно EN 61439: Проверката на загубата на мощност (разсейваната енергия) на проектираното от Вас табло съгласно IEC TR 60890, отговаря на стандарт EN 61439 (този стандарт трябва да бъде спазван при всяко ново и преработено табло), като по този начин се осигурява надеждност
  • Динамично изчисление на температурата: При проектирането на електрически табла, софтуерът извършва текущо изчисление и проверка на температурата вътре в таблото. Софтуерът разграничава и разделя изчисленията до 630А и от 630А до 1600А. За приложения от 630А до 1600А изчисленията се извършват на нива според височината на таблото
  • Schrack Design прави проверка за изпълнение на условията в определеното ниво на таблото, където е поставен даденият компонент, като предоставя графична визуализация, оцветявайки в различен цвят съответния апарат
  • Автоматично изчисление на вентилацията: Ако максимално допустимата температура вътре в таблото е надвишена, е възможно към таблото да се добави и подходяща вентилация
  • Автоматично изчертаване на еднолинейна и триполюсна схема: Спрямо създадената фасада (и оформление) на таблото, Schrack Design може автоматично да изчертае електрическа схема на таблото (за някои определени продукти)
  • Създаване на документация на таблото: Всички необходими данни, информация за обекта/таблото, изпълнител, възложител, всички избрани продукти, потвърждение за температурните изчисления, както и етикет на таблото са удобно събрани в един документ, готов за печат
  • Възможност за вмъкване на изображения: Програмата позволява да вмъкнете графично изображение, което да редактирате лесно (изрежете или мащабирате) в съответната страница от документацията, която в последствие да разпечатате изключително бързо, без сложни настройки и оформление
  • Списък с позициите в таблото: Списъкът на позициите в схемата свързва каталожния номер на продукта и мястото му в еднолинейната схема, което улеснява монтажа и впоследствие поддръжката на таблото
  • Лесна поръчка на апаратурата от проекта: Можете да добавите бързо и лесно към потребителската кошница в нашия онлайн магазин, използваните от Вас продукти в конкретния проект. От Вашия профил в онлайн магазина на Schrack Technik може да изготвите и оферта, която да приложите към Вашия проект
  • Schrack Design е софтуер с опростен интерфейс и оптимален набор от инструменти, който позволява бързо, ефективно и лесно използване, като е особено подходящ за периодична употреба или ежедневни стандартни задачи
CH2.2

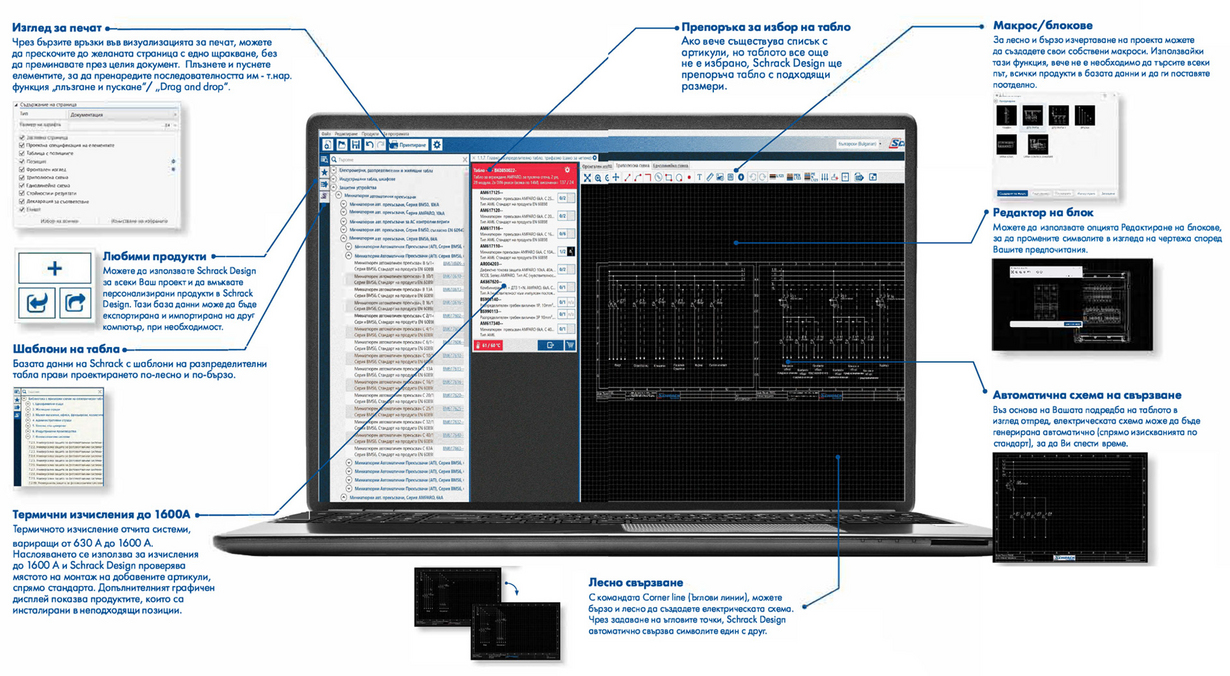

Примерни схеми на електрически табла в софтуера Schrack Design

SDLogo

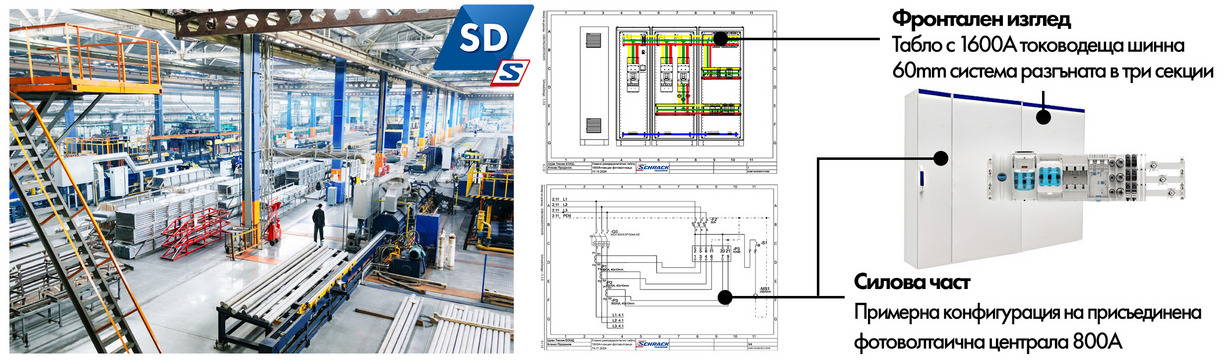

Проектна документация и електрическа схема за ГРТ за 1600А изпълнено с 60mm тоководеща шинна система със секция фотоволтаична централа 800А.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

3.3

Примерни схеми на електрически табла в софтуера Schrack Design

SDLogo

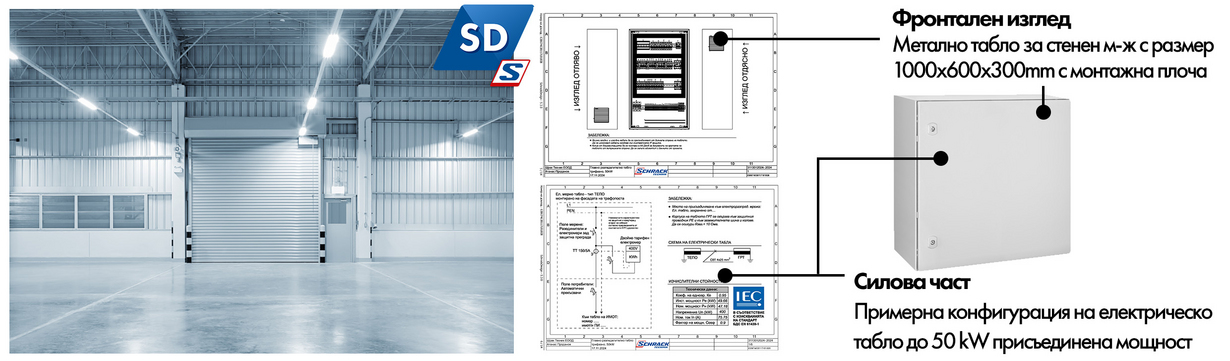

Проектна документация и електрическа схема на метално табло за стенен монтаж с размер 1000x600x300 mm с монтажна плоча за трифазно електрозахранване до 50 kW присъединена мощност.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

A3.4

Примерни схеми на електрически табла в софтуера Schrack Design

SDLogo

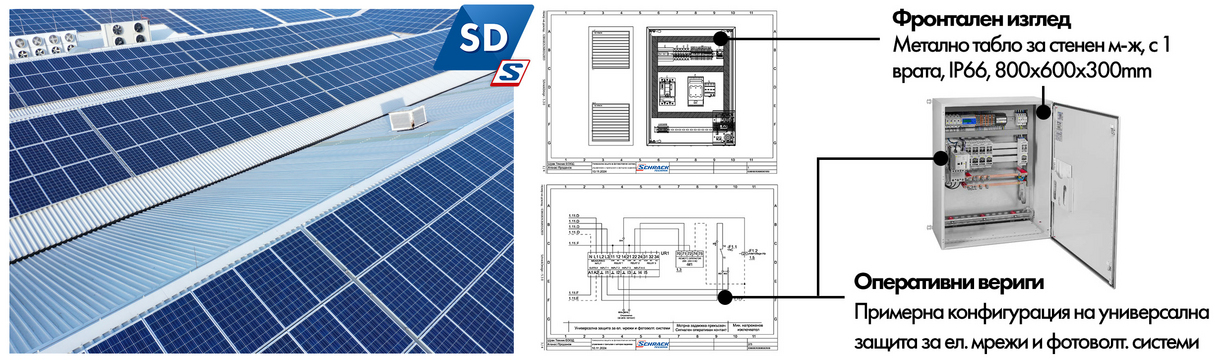

Проектна документация и електрическа схема на примерна конфигурация на фотоволтаична централа със схема на управление на универсална защита за ел. мрежи и фотоволтаични системи.
Линк към проект в софтуера Schrak Design
Линк към документацията в PDF формат

3.5
Ch3.6

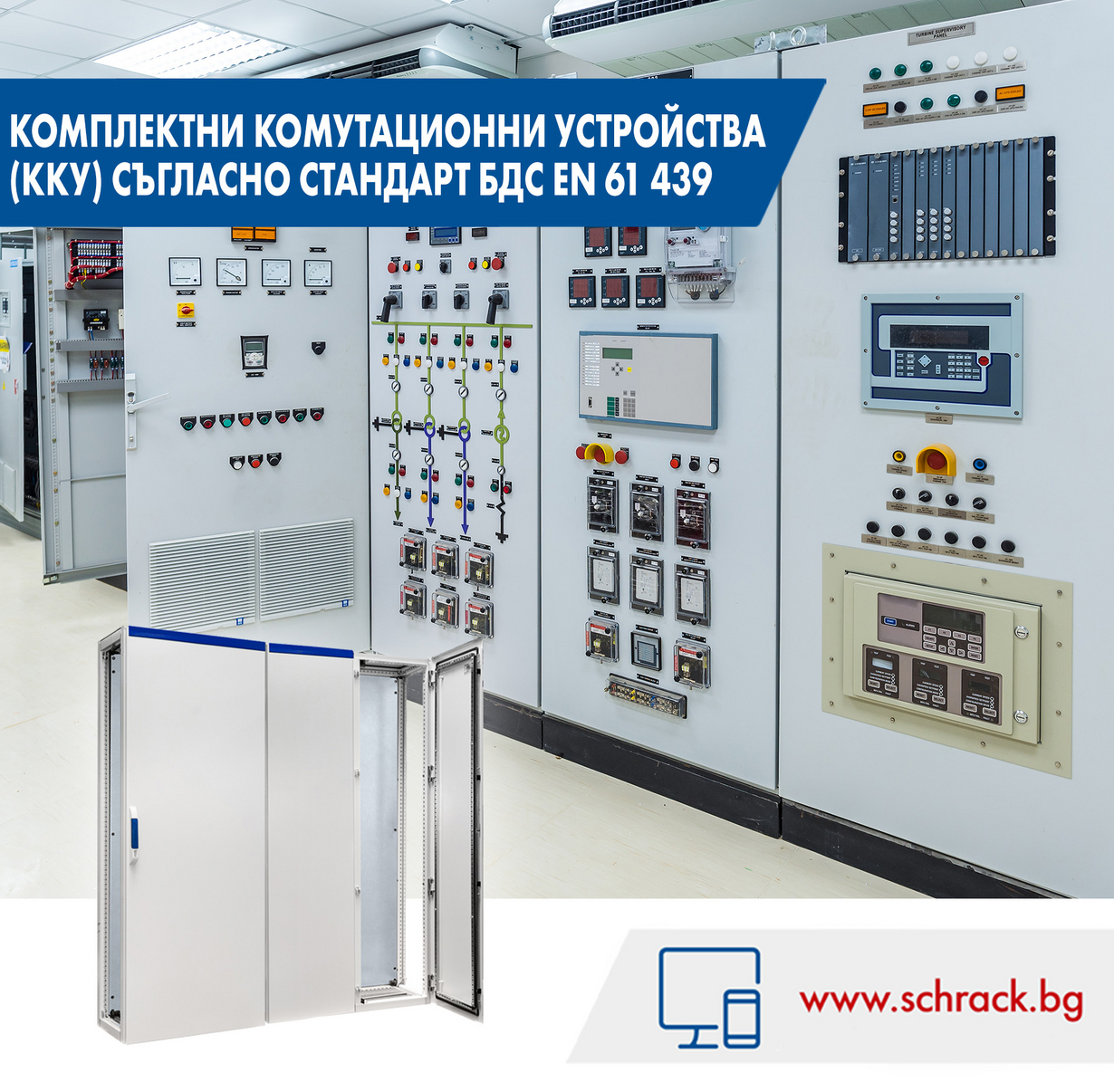

Повече информация за Kомплектни комутационни устройства (Автоматични и въздушни прекъсвачи, Шинни системи, Kлеми и разпределителни блокове, Индустриални свободно стоящи метални табла), може да откриете тук.

Разгледайте тук:

Създаване/използване нa МАКРОС

Makro

Функцията Макрос Ви дава възможност да опростите и оптимизирате проектирането с Schrack Design още повече. Може да запазите собствени продуктови дизайни веднъж като макрос, след което да ги използвате в следващите си проекти.

Функцията „Макро” в Schrack Design позволява автоматизиране на повтарящи се задачи, спестявайки време и усилия. С нея можете лесно да записвате различни детайли или части от принципно подобни проекти. Можете да редактирате и изпълнявате последователности от различните записи „Макрос”, с което да подобрявате ефективността и времето за изготвяне на проекти, както и да намалявате риска от грешки.

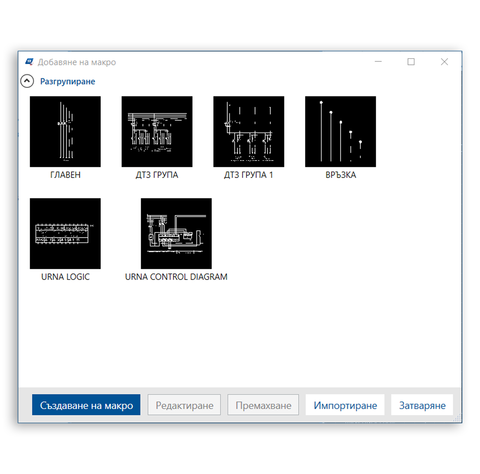

Topo11

Ново във версия 5.2.0 и по-висока:

  • Това ще Ви спести време за търсене в базата данни и проектирането на табла в изгледа на чертежа в бъдеще
  • С едно щракване добавете създадения макрос към Вашия чертеж. Софтуерът автоматично допълва списък с артикулите

Разгледайте изображението в голям формат тук: link

Линк към Ръководство за работа с Schrack Design:

SD cover

Изтеглете­

Ръководство за работа с Schrack Design - издание 2023 година.

Език: Български

Продуктова категория: Софтуери
