Софтуери за термични изчисления

При проектирането на електрически табла, нашите софтуери извършват изчисления и проверка на температурата в таблото. Топлинните изчисления се извършват съгласно стандарт EN 61439 и в съответствие с IEC TR 60890. Софтуерите разграничават и разделят термичните изчисленията до 630А и тези до 1600А. За приложения от 630А до 1600А изчисленията се извършват на нива според височината на таблото. В допълнение предоставя графична визуализация, като оцветява в различен цвят даденият компонент, дали мястото на което е поставен отговаря на температурата или не.

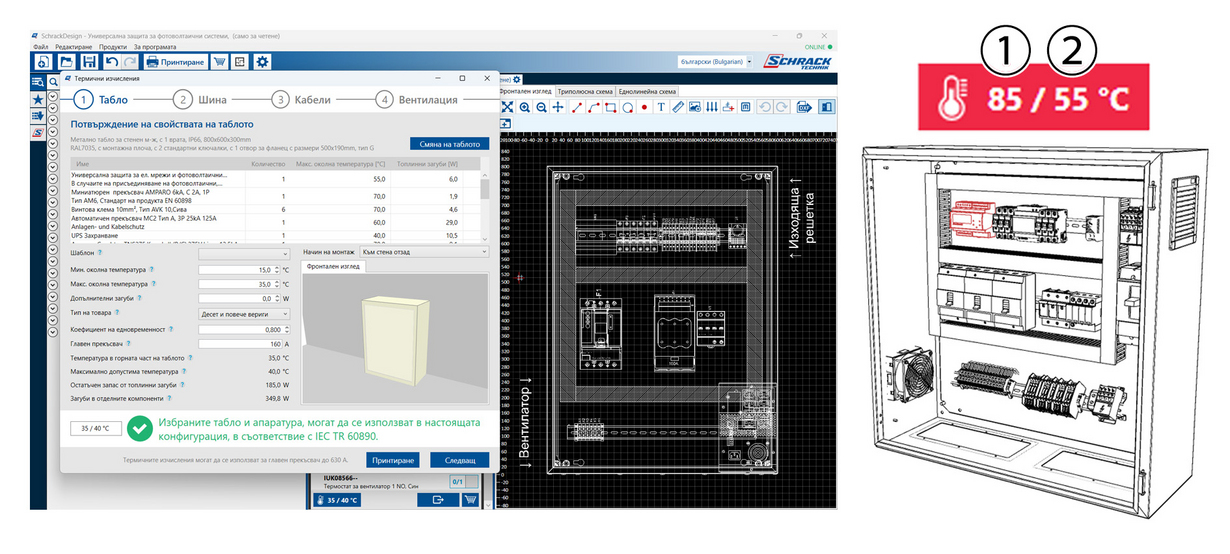

Софтуерите изчисляват стойностите на „Топлинни загуби в електрическо табло (85 °C)” - ① и ги съобразяват спрямо „Най-ниската допустима максимална околна температура на електрически аппарат” - ②.

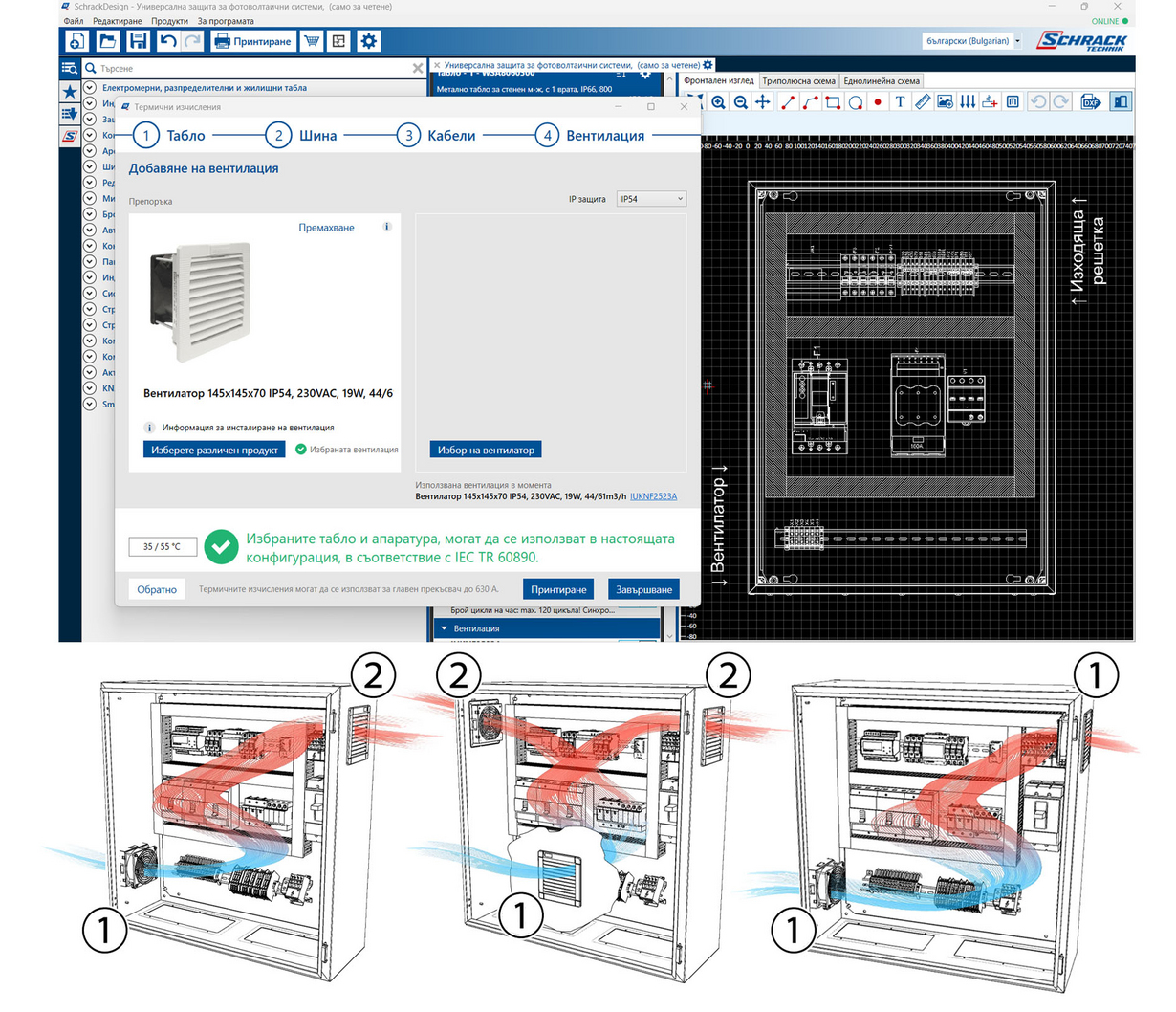

При отчитане на прегряване в таблото софтуерите Schrack Design и SchrackCAD позволяват автоматично добавяне на вентилация, да бъдат използвани в определената конфигурация, в съответствие със стандарт IEC TR 60890. Вентилацията осигурява ефективно охлаждане на електрически табла чрез вкарване на филтриран хладен въздух и създаване на леко положително налягане, което предотвратява навлизането на нефилтриран въздух. Топлият въздух се изтласква през изходяща решетка, като при монтаж вентилаторите се поставят в долната част на таблото– ①, а решетката на противоположния ъгъл – ②.

Наличието на вентилатор – ① и две решетки – ② осигуряват гъвкаво охлаждане, като поддържат въздушния поток чрез извеждане на въздуха отгоре. Два вентилатора– ①  могат да се използват и в комбинация, за да се увеличи дебитът в системата и ефективността на охлаждането (вентилаторният модул в горната част на таблото се завърта на 180°).

Открийте всички продукти от раздел Климатизация, вентилация и нагреватели за табла (6 подкатегории), тук:

Разгледайте тук:

Софтуерът е подходящ за:

• Проектанти на електрически инсталации и автоматизация, производители на електрически табла и изпълнители на електрически инсталации
• За използване като електронна библиотека за електрически символи и CAD модели на апарати

Може да получите допълнителна информация, инструкции за работа и линк за директно изтегляне в специализираната страница на Schrack CAD в раздел Софтуери в нашия уебсайт.

Разгледайте тук:

Кое отличава софтуера Schrack Design:

• Schrack Design е свободно достъпен – изтеглянето, актуализациите и ежедневното използване са напълно безплатни
• Schrack Design е софтуер на български език, разполага с графична среда за изчертаване, наподобяваща методиката на проектиране на платени и сложни CAD системи

Можете да изтеглите Schrack Design безплатно от нашия уебсайт. След успешна инсталация, софтуера актуализира продуктовата база данни и е готов за създаване на Вашия първи проект:
