Schrack Design за електропроектанти и инсталатори на електрически инсталации

Schrack Design е софтуер, който Ви помага бързо и лесно да проектирате електрически схеми за табла за ниско напрежение в съответствие със стандартите EN 61439-1, -2, -3 и IEC 890 + A1. Софтуера включва пълната база данни на Schrack Technik (прекъсвачи, комутационна апаратура, табла, ...), която редовно се актуализира.

Schrack Design е подходящ за електропроектанти и инсталатори на електрически инсталации:

• Изчертаване на еднолинейна схема: Възможно е изчертаване както в еднолинейна така и в многолинейна схема. Наподобява подредбата на скъпоплатените CADи PLANсофтуери за проектиране на електрически схеми с А4 листово разположение
• Schrack Design е софтуер с опростен интерфейс и оптимален набор от инструменти, който позволява бързо, ефективно и лесно използване, като е особено подходящ за периодична употреба или ежедневни стандартни задачи
• Предварително подготвените шаблони на електрически табла: Може да изберете необходимото Ви табло,  да го редактирате, добавяйки или премахвайки елементи. Бързо и лесно може да бъде разпечатана документация на таблото, както и то да бъде добавено към онлайн магазина и да бъде поръчано
• Създаването на макроси: Можете да създадете свои лични елементи или цели блокове, които да бъдат използвани във вашите проекти. Веднъж запаметени, те могат бързо и лесно да се добавят във всеки Ваш проект, с което да се спести време за изчертаването им
• Възможност за вмъкване на изображения: Програмата позволява да вмъкнете графично изображение, което да редактирате лесно (изрежете или мащабирате) в съответната страница от документацията, която в последствие да разпечатате изключително бързо, без сложни настройки и оформление

• Автоматично изчертаване на еднолинейна и триполюсна схема: Спрямо създадената фасада (и оформление) на таблото, Schrack Design може автоматично да изчертае електрическа схема на таблото (за някои определени продукти)
• Автоматично адресиране между отделните страници в схемата: Лесен метод за адресиране на линиите между отделните страници в програмата. При проектиране на комутационни апарати се предоставя възможност за добавяне на таблица за адресите на позициите на съответните контакти
• Експорт в DXF формат: Може лесно да експортирате всички схеми или фронталния изглед на таблото в DXF формат - текстов формат за обмен на CAD чертежи между различни приложения за проектиране
• Списък с позициите в таблото: Списъкът на позициите в схемата свързва каталожния номер на продукта и мястото му в еднолинейната схема, което улеснява монтажа и впоследствие поддръжката на таблото.  Лесно и бързо може да добавите към потребителската кошница в нашия онлайн магазин, използваните от Вас продукти в конкретния проект. От Вашия профил в онлайн магазина на Schrack Technik може да изготвите и оферта, която да приложите към Вашия проект
• Създаване на документация на таблото: Всички необходими данни, информация за обекта/таблото, изпълнител, възложител, всички избрани продукти, потвърждение за температурните изчисления, както и етикет на таблото са удобно събрани в един документ, готов за печат

Повече информация за Табла за модулна апаратура, може да откриете тук:

Разгледайте тук:

Можете да изтеглите Schrack Design безплатно от нашия уебсайт. След успешна инсталация, софтуера актуализира продуктовата база данни и е готов за създаване на Вашия първи проект:

Разгледайте тук:

Софтуерът е подходящ за:

• Проектанти на електрически инсталации и автоматизация, производители на електрически табла и изпълнители на електрически инсталации
• За използване като електронна библиотека за електрически символи и CAD модели на апарати

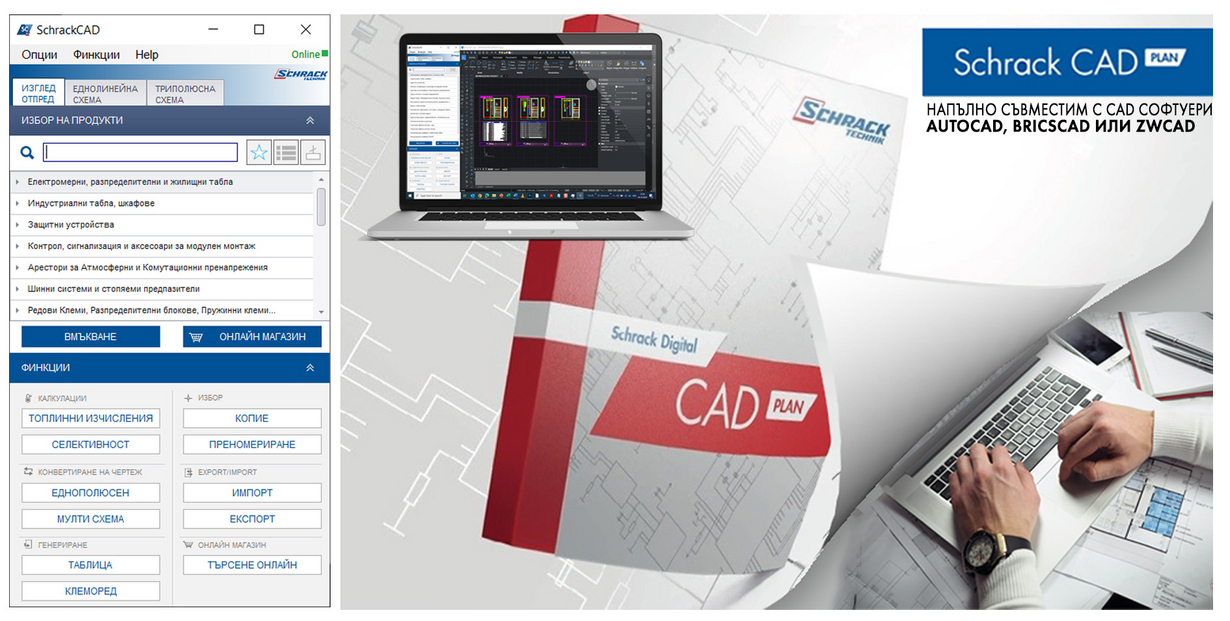

Може да получите допълнителна информация, инструкции за работа и линк за директно изтегляне в специализираната страница на Schrack CAD в раздел Софтуери в нашия уебсайт.
